搞嵌入式的工程師們往往把單片機、ARM、DSP、FPGA搞的得心應手，而一旦進行系統設計，到了給電源系統供電，雖然也能讓其精心設計的程序運行起來，但對于新手來說，有時可能效率低下，往往還有供電電流不足或過大引起這樣那樣的問題，本文十一條金律輕松搞定DCDC電源轉換電路設計。

　　第一條、搞懂DC/DC電源怎么回事

　　DC/DC電源電路又稱為DC/DC轉換電路，其主要功能就是進行輸入輸出電壓轉換。一般我們把輸入電源電壓在72V以內的電壓變換過程稱為DC/DC轉換。常見的電源主要分為車載與通訊系列和通用工業與消費系列，前者的使用的電壓一般為48V、36V、24V等，后者使用的電源電壓一般在24V以下。不同應用領域規律不同，如PC中常用的是12V、5V、3.3V，模擬電路電源常用5V 15V，數字電路常用3.3V等，現在的FPGA、DSP還用2V以下的電壓，諸如1.8V、1.5V、1.2V等。在通信系統中也稱二次電源，它是由一次電源或直流電池組提供一個直流輸入電壓，經DC/DC變換以后在輸出端獲一個或幾個直流電壓。

　　第二條、需要知道 的DC/DC轉換電路分類

　　DC/DC轉換電路主要分為以下三大類：

　　①穩壓管穩壓電路。 ②線性 （模擬）穩壓電路。 ③開關型穩壓電路

　　第三條、最簡單的 穩壓管電路設計方案

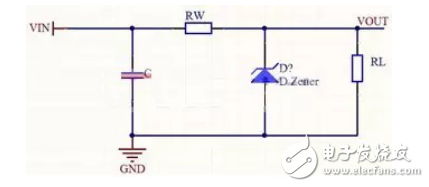

　　穩壓管穩壓電路電路結構簡單，但是帶負載能力差，輸出功率小，一般只為芯片提供基準電壓，不做電源使用。比較常用的是并聯型穩壓電路，其電路簡圖如圖（1）所示，

　　選擇穩壓管時一般可按下述式子估算： （1） Uz=Vout; （2）Izmax=（1.5-3）ILmax （3）Vin=（2-3）Vout 這種電路結構簡單，可以抑制輸入電壓的擾動，但由于受到穩壓管最大工作電流限制，同時輸出電壓又不能任意調節，因此該電路適應于輸出電壓不需調節，負載電流小，要求不高的場合，該電路常用作對供電電壓要求不高的芯片供電。
