發視頻資料介紹

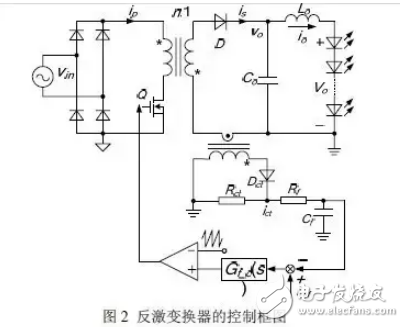

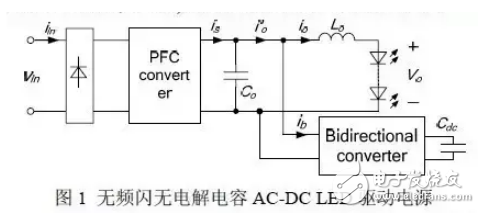

文獻［13］詳細分析了無頻閃無電解電容AC-DC LED驅動電源的工作原理，本文只做簡單介紹。這里的PFC變換器采用電流斷續模式（Discontinuous Current Mode，DCM）的反激變換器，如圖2所示。

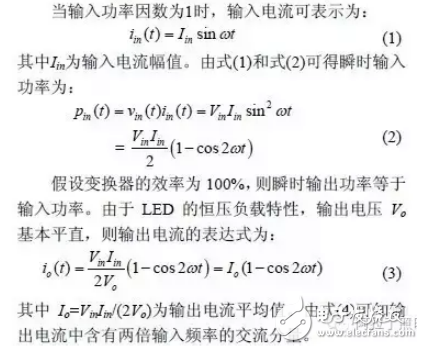

反激變換器采用平均電流控制以達到恒定平均值輸出的目的。從上面的分析可以看出，由于沒有電解電容，脈動電流中含有兩倍輸入頻率的交流分量，會引起LED發光的頻閃。為此，在反激變換器的濾波電容Co上并聯一個雙向變換器，本文采用的是Buck/Boost雙向變換器，如圖3所示。加入雙向變換器后，Lo中主要流過直流電流，其高頻電流紋波較小，因此可認為電容Co兩端電壓即雙向變換器輸入側電壓等于LED兩端電壓Vo。
