采用不同的散熱方式，將影響逆變器內各元器件的工作環境溫度，進而直接關聯各元器件及整機的壽命和故障率。溫度對各主要元器件及產品壽命有多大影響？針對風冷自冷方案優劣討論較多的組串型逆變器，通過產品實際比較，優劣更顯而易見。
針對組串型光伏逆變器，業內在風冷自冷散熱方案優劣上各有見解。本文分別取市場在銷售的國內代表品牌30KW風冷組串光伏逆變器，和20KW自冷組串光伏逆變器（含內擾風扇，用于均勻機箱內部溫度）為樣本，分析風冷自冷方案對逆變器的壽命影響。
1、 風冷/自冷散熱方式下內部器件的工作環境溫度
選取兩個產品樣本在同等的正常工作環境下滿載穩定運行，測試收集設備內部各關鍵元器件溫度值如下表1。

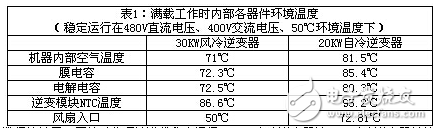

表1：滿載工作時內部各器件環境溫度
（穩定運行在480V直流電壓、400V交流電壓、50℃環境溫度下）
從實測數據比較看，同等工作環境滿載穩定運行，20KW自冷逆變器較30KW風冷逆變器機箱內各器件工作溫度要高10℃左右。
