新VD4 真空斷路器是ABB 馳名的滅弧室和澆注極柱研發和制造技術，以及先進的操動機構研發、設計和生產技術的完美結臺。VD4 中壓真空斷路器的滅弧室被整體澆往在環氧樹脂中。整體澆注的極柱結構更堅固，可為真空滅弧室提供更加充分的保護，并可消除灰塵和潮氣對滅弧室的外絕緣能力的影響。滅弧室將開關的主觸頭永久密封在真空環境中，構成開斷滅弧單元。

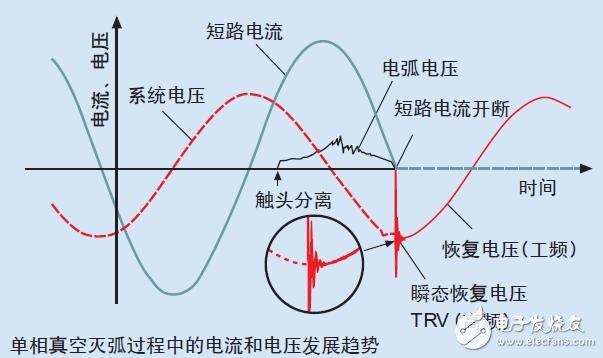

真空斷路器不需要滅弧和絕緣的介質。實際上，滅弧室中不存在可被電離的物質。在任何情況下，當觸頭分離時，觸頭間的電弧通道僅僅由觸頭材料的金屬蒸氣構成。電弧只能由外部能量維持，當主回路電流在自然過零點時刻消失，電弧即不能維持。在此刻，急速下降的載流密度和快速凝聚的真空金屬蒸氣，使觸頭之間迅速恢復了絕緣。真空滅弧室因此恢復了絕緣能力以及耐受系統瞬態恢復電壓的能力，最終將電弧熄滅。即使在很小的開距下，真空也有很高的絕緣強度，因此只要在電流過零點的數毫秒之前將真空滅弧室的觸頭分開，即能保證成功開斷。
