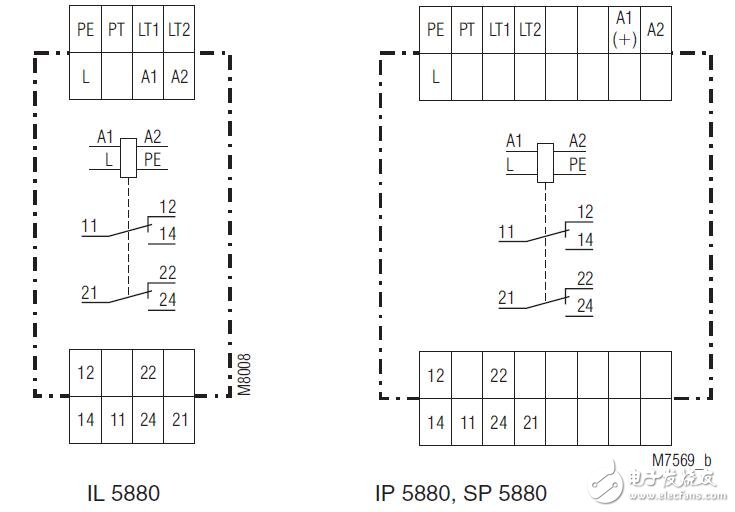

監控模塊的輔助電源端子為A1、A2，可以直接接入監測的交流系統（電壓等級須符合）或獨立的輔助電源。端子L連接到被監測系統的相應相（火線），端子PE連接到接地端。如果絕緣電阻值RE跌落至可調報警值RAL以下，紅色的LED指示燈點亮，同時輸出繼電器動作（斷電釋放）；如果模塊處于自動復位模式（LT1與LT2之間短接）并且絕緣電阻RE 有所改善（增大），則模塊會稍作延時后重新啟動，同時紅色的指示燈熄滅。但當模塊處于非自動復位模式，即便絕緣電阻值回復到正常值（大于報警值），監控模塊仍會處于故障動作狀態（可實現故障保持，適用于不可迅速復位故障狀態的系統；詳見備注）。通過內、外部復位按鈕或斷開輔助電源亦可實現故障復位功能。另外通過‘Test’按鈕，可以實現模擬系統絕緣故障的功能性測試。模塊IL5880.12/200 具備一個可高達5MΩ的，可預警絕緣電阻設定值（RVW）。這個設定值可作為預報警信號輸出，對應輸出端子為：‘AL：11-12-14，VW ：21-22-24’。當設定開關調至‘VW 2U’的時候，模塊只檢測較高設定值；同時所有的動作都對應較高的設定值。當設定開關調至‘AL 2U’的時候，模塊只檢測較低設定值；同時所有的動作都對應較低的設定值。手動復位狀態下，RAL和RVW的設定均被激活。當主故障沒有通過觸點11-12-14切斷主回路時，僅一個絕緣突降，即可以向PLC發送一個報警信號（通過AL 11-12-14；VW21-22-24）。
