解決平常小數碼沖電問題，發誓以后的手機呀，便攜音箱呀，MP4之類的不再接觸市電，而是直接用太陽能沖，白天上班，太陽能充電器就放在家里充，如果不能就給電池充，大白天時間也積蓄不少的電了，晚上回來就可以把積蓄起來的電給手機之類的沖，這樣下來完全可以做到。
這里有個問題，陰天光線不夠強的時候，怎么辦？因此自己得做一個升壓電路，過小的電壓也可以升到5V，（為什么是5V，因為手機MP3這類鋰電的小電器大概都得達到5V才能進行充電），以此確保這個太陽能充電裝置能正常工作。

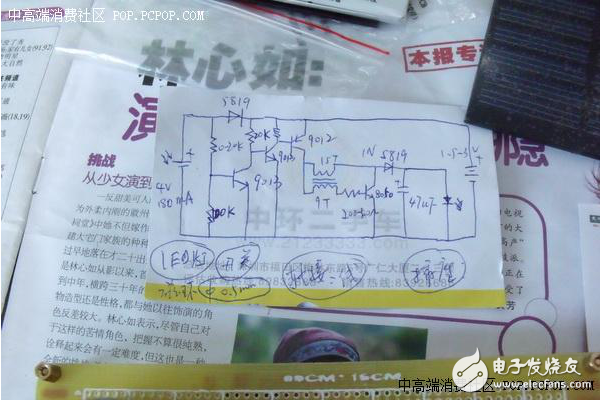

原理：該電路主要分為2部分，一為驅動升壓電路，它可以整體上看作一個負載。當圖中9012三極管集電極上施加0.6-3V的電壓時，圖中的8050以及電感構成了一個振蕩電路，通過電磁感應會在輸出端產生峰值約為5V的脈沖電壓。經過電解電容的濾波可近似看成直流。
電路另一部分為光控電路，其主要靠兩個9013管的飽和/截至特性構成了非門，并經過末端的9012驅動升壓電路工作。
簡單一點，就是第一儲能部分，對蓄電裝置充電，畢竟電壓和電流都在合適的范圍之內，而且選用的電池也帶保護電路，不會對電池有過沖影響。第二部分：放電部分，實際是個升壓的過程
