LED電流常由安定電阻或線性穩壓器控制，但本文主要討論交換式穩壓器。LED驅動架構基本上可分為降壓、升壓和升降壓等三種類型，實際架構則應由輸入電壓與輸出電壓的關系決定。

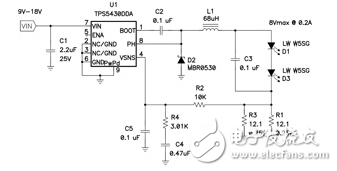

如果輸出電壓永遠低于輸入電壓，則可采用降壓穩壓器。在此電路里，輸出濾波電感L1的平均電壓是由功率開關的負載周期所控制。TPS5430內含的FET開關導通時會將輸入電壓連接到電感L1并產生電流，逆向電壓保護二極管D2則會在開關截止時提供另一條電流路徑。L1電感可以穩定LED電流，因為電路會透過電阻監控LED電流，然后比較電阻電壓與控制組件內部的參考電壓以判斷電流大小：如果電流太小，就增加功率開關的負載周期來提高L1電感的平均電壓，以便讓LED電流升高。這個電路的工作效率很高，因為功率開關、逆向電壓保護二極管和電流感測電阻的電壓降都很小。
降壓式LED驅動器會將輸入電壓轉換為較低電壓
如果輸出電壓永遠大于輸入電壓，升壓轉換架構就是最佳選擇。這個設計除了控制電路外，同樣會使用內含功率開關的組件U1。功率開關導通時，電流會通過電感到地。開關截止時，U1接腳1的電壓會上升直到D1導通，電感也會經由輸出電容C3和多個串聯的LED開始放電。多數應用會利用C3穩定LED電流，若沒有該電容，LED電流會變成在零與電感電流之間交替切換的不連續電流，不僅會降低LED的亮度，還會產生更多熱量而縮短LED壽命。此電路也和前面一樣利用電阻感測LED電流，再根據結果調整負載周期。注意，此架構很大的缺點是沒有提供短路保護，輸出端短路會造成龐大電流通過電感與二極管，將導致電路故障或輸入電壓大幅下降。
