要解決 EMC 問題，就要了解影響 EMC 的主要元器件的工作原理，本文將介紹共模電感、磁珠、以及濾波電容器的工作原理及使用情況。
一、共模電感

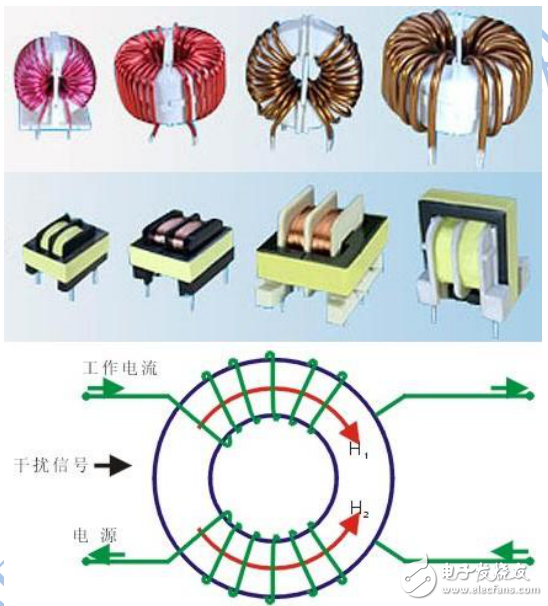

由于 EMC 所面臨解決問題大多是共模干擾，因此共模電感也是我們常用的有力元件之一，共模電感是一個以鐵氧體為磁芯的共模干擾抑制器件，它由兩個尺寸相同，匝數相同的線圈對稱地繞制在同一個鐵氧體環形磁芯上，形成一個四端器件，要對于共模信號呈現出大電感具有抑制作用，而對于差模信號呈現出很小的漏電感幾乎不起作用。原理是流過共模電流時磁環中的磁通相互疊加，從而具有相當大的電感量，對共模電流起到抑制作用，而當兩線圈流過差模電流時，磁環中的磁通相互抵消，幾乎沒有電感量，所以差模電流可以無衰減地通過。因此共模電感在平衡線路中能有效地抑制共模干擾信號，而對線路正常傳輸的差模信號無影響。
