分析了半導體激光器對驅動電源的要求 ，介紹了仿真軟件 Multisim 的主要功能及特點 ，利用 Multisim 設計了性能穩定的脈沖激光器驅動電源 ，給出了脈沖頻率、占空比等參數的理論及實驗值。

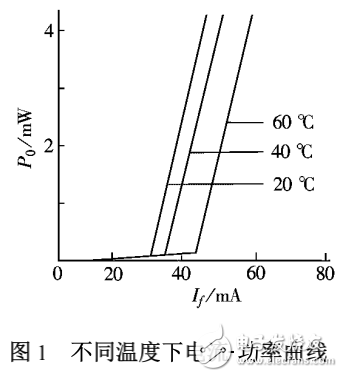

半導體激光器以其超小型、高效率、結構簡單、價格便宜、可直接調制等優點 ，在光信息存儲、材料加工、醫療設備、光學精密測量等領域得到廣泛的應用 ，其中用得最多的是激光二極管（LD）。LD 是依靠激勵器激勵工作的 ，通過調節激勵電流的大小可以調整輸出光功率 ，另外環境溫度對輸出光功率也有一定影響 ，圖 1 所示為不同溫度下流過激光二極管的驅動電流與輸出功率的關系曲線。由圖可知 ，激光二極管輸出光功率在一定范圍內與驅動電流成正比（溫度一定時） 。 由于半導體激光器是一個二極管 ，因此激勵器的工作負載是二極管的伏安特性負載 ，這要求半導體激光器的激勵器放電系統的外特性與負載相匹配。
LD 驅動電源的設計與分析
在仔細分析研究了激光二極管的性能特點后 ，結合某型發動機溫度測量系統的具體要求 ，有針對性地采取了多種措施優化 LD 驅動電源的設計 ，在設計過程中利用理論分析與計算機仿真相結合的方法確定電路以及各個元件的參數。圖 2 為驅動電源的組成框圖。 圖中脈沖波形發生器產生頻率為 10KHz 占空比可調的矩形脈沖 ，經過放大送給調制驅動電路 ，以驅動半導體激光二極管 ，使其輸出所需的脈沖激光。 軟啟動及浪涌吸收電路保證激光二極管更加穩定可靠地工作。 自動功率控制電路（APC） 利用激光二極管內部封裝的光電二極管自動跟蹤激光二極管的光輸出 ，進而調節電路使激光二極管的輸出光功率穩定在一定的范圍。 下面分別對有關部分加以介紹。
