在手機和其它小型便攜式應用中，無線電源系統不斷得到認可。現有標準受限于5W電力傳輸，但是智能手機、平板電腦和便攜式工業及醫療應用不斷增長的電力需求對供電能力提出了更高的要求。隨著輸出功率的增加，必須在系統設計最初就將效率和熱性能考慮在內。這篇文章回顧了可批量生產的10W無線電源系統的實現方式，并提供了與系統性能優化有關的系統設計指南。我們還給出了一些已經在10W應用中成功測試的收發器（TX）和接收器（RX）線圈的示例。
　　無線電源多年前就已經出現，形式也有多種，不過最近才由于行業標準的出現而變得更為普遍。智能手機和小型平板電腦是目前使用無線電源的主要產品類別。然而，這項技術也開始擴展到可穿戴設備以及醫療和工業應用。當無線電源與無線連通技術配合使用時，就可以使無外部接頭、完全密閉設備的設計成為可能。這使得無線電源成為所有需要在室外或潮濕環境中運行的便攜式系統的理想選擇。
　　現有的工業標準只有有限的功率輸出能力通，常在5W范圍內。更高功率標準的開發正在進行當中，截至2014年12月，還未完全確定。因此，那些需要更高功率水平來為較大容量電池充電的器件就需要定制或專有設計。雖然系統設計人員有可能使用標準組件“從零開始”，但是這種方法就很難實現終端產品快速投放市場的這一目標。現在市面上的互補發射器和接收器芯片組可實現針對便攜式應用的10W無線電源系統的即刻設計，其中包括一個和兩個電池節電池組架構。
　　無線電源系統架構

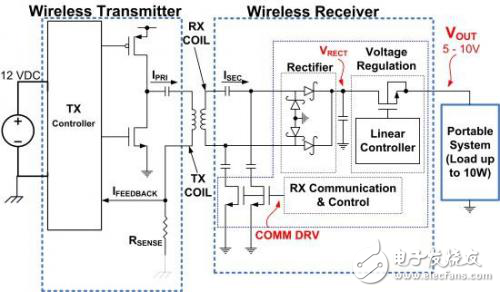

　　圖1中顯示的是一張緊密耦合智能無線電源系統的簡化圖。如果從原理圖的角度來看，它看起來很像一款變壓器耦合隔離式電源轉換電路。然而在這里， 初級線圈和次級線圈是完全分離開來，而不是繞在同一磁芯上的。電能從發射器（初級，或TX）端傳輸到接收器（次級，或RX）端，而接收器電路以數字脈沖的形式將反饋發送回磁耦合器件。
　　
　　圖1：典型無線電源系統架構圖
　　參考文獻［2］詳細介紹了無線電源的基本概念，而參考文獻［3至6］為無線電源器具提供了其它系統設計指南。
　　將功率性能擴展至10W就不得不有幾點額外的考慮。首先，必須將硅功率元件設計成能夠處理所需的峰值和持續功率水平。在發射器端，功率FET元件在發射控制器的外部，所以可按照需要將它們升級為能夠處理峰值電流。在接收器端，解決方案的小尺寸是十分重要的，集成FET器件被用來提供單芯片器具。為了提供高效率并改進熱性能，與之前的5W接收器相比，RX控制器中的FET具有更低的RDS（on）。磁性元件，即TX和RX線圈也必須具有能夠處理10W電源傳輸所需的更高峰值電流的額定值。最后，由于10W系統的磁場強度更高，相對于5W系統來說，接收器端的屏蔽范圍就需要擴大。這對于為系統中的金屬元件提供更好的屏蔽，最大限度地降低接收器端的“臨近、接觸金屬”損耗，并盡可能地提高系統效率也是有必要的。
　　現在再來參考一下圖1，我們注意到RX控制器提供到TX控制器的反饋，要求TX根據不同負載條件，以及線圈對齊/耦合效率等的需求來改變其輸出功率。一種改變輸出功率的常見方法是用恒定振幅/可變頻率ac信號來激勵線圈。另外一個替代方法是用可變振幅/固定頻率激勵。
　　可變頻控制免除了對于TX端上可調前置穩壓級的需要，而是依靠TX/RX諧振電路的共振調諧。當TX工作頻率接近共振點時，最大可能功率從TX傳輸到RX。為了減少傳遞到RX端的功率，TX控制器增加其頻率，使其遠遠高于共振峰值。在RX需要較少的功率等較輕負載情況下，TX頻率往往會增加。然而，這個方法使得電力傳輸/控制過程在很大程度上取決于線圈調節。當在較高功率水平下使用時，一個可變頻率架構在電磁干擾（EMI）控制方面也會提出一些問題。
