監測系統工作原理
　　剩余電流動作保護器作為系統前端，安裝在各個低壓電網控制箱內，自動監測用電線路的狀態數據（包括負載電壓/負載電流/漏電電流等）。當用電線路發生過載、短路、缺相、過壓、欠壓或剩余電流故障跳閘情況時，剩余電流動作保護器就會通過核心單片機控制系統和GSM短信收發模塊向移動終端或監控計算機發送短信，主要內容包括告警地點、告警線路、告警原因、告警數值等狀態數據。管理人員就可以據此及時掌握故障信息，迅速采取措施，保證正常供電。
　　監測系統硬件設計
　　監測系統采用有比較優勢的功能模塊化設計，主要可分為單片機控制系統與通信模塊設計；其中單片機控制系統與通信部分設計包括硬件電路設計、軟件設計。控制系統與通信模塊主要由核心單片機、電源處理電路、鍵盤輸入電路、信號處理電路、液晶顯示電路、GSM收發模塊等單元構成，如圖1所示。
　　

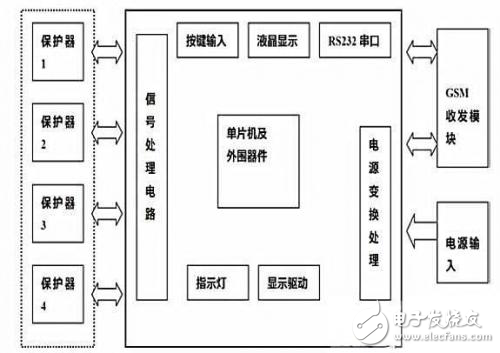

　　圖1監測系統和外部連接結構
　　單片機控制系統和GSM收發模塊的供電主要采用AC220V輸入經過變壓、整流、濾波后來供給其使用；剩余電流動作保護器的編號由單片機控制系統的通訊接口編碼來決定；按鍵輸入部分采用4*4行列掃描查詢的方式，實現數字和相應字符命令的輸入；顯示單元部分采用點陣顯示液晶，既能顯示按鍵輸入對應中文信息，也在收發短信、收發模塊初始化和工作失常狀態下顯示相應的告警信息。
　　數據采集軟件模塊設計
　　單片機數據采集模塊對所連接的多臺剩余電流動作保護器的狀態數據進行實時采集。剩余電流動作保護器本身會在線路上有欠壓、過壓、短路、漏電流過大等故障發生時有相應的保護動作，現在，單片機要對這類故障信息做到即時的采集，并做出相應的識別、處理，以判斷出發生故障的具體線路和具體的故障類型。后期完成故障信息整合，準備發出線路故障告警信息，故障信息內容一般包括發生故障的地點，線路和具體的時間等。圖2為數據采集模塊程序流程圖。
