發視頻資料介紹
針對Tl公司最新發布的TMS320C6678 DSP設計出一種實用有效的電源。采用統一的12 V電源供電，制作出滿足電壓幅值要求與時序要求的開關電源、該設計主要由各類電源轉換電路組成，并通過使用Fusion Digital PowerDesigner軟件對電源芯片進行編程。仿真結果表明，該電源工作穩定，各方面的參數均符合要求。
電源硬件電路設計與計算
系統總體方案設計

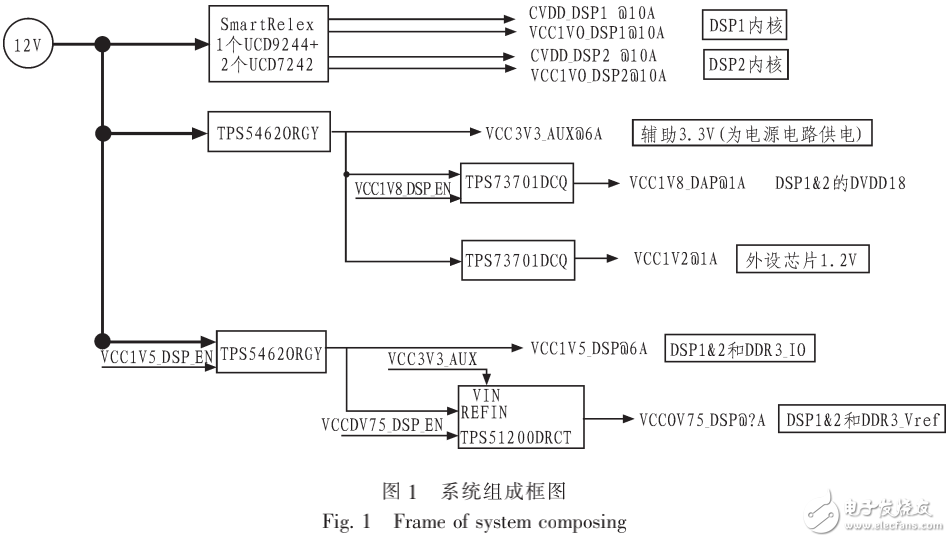

圖l是系統的組成框網．采用統一的12 V電源進行供電．DSP的內核電壓由一片UCD9244和兩片UCD7242組成：經過TPS54620產生的3.3 V電源可以為其他的電源電路供電：大部分的模塊電源需要經過濾波網絡的處理，這樣做可以降低電源的紋波、噪聲，同時也可以很好地解決PCB布板帶來的其他干擾問題。圖2是UCD9244的控制電路圖，輸出電壓的調節主要有兩種方式，一種是通過VID接口，這種方式需要有DSP或者專用集成電路的控制，但本設計中本來就是作為DSP的電源。
