為了提高現有路燈的供電效率，開發設計了單燈恒流的供電模式，在每個路燈上安裝一個體積很小的的恒流源，以保障給LED燈提供穩定、高效的恒流供電，、在恒流源模塊中，恒流源芯片HV99IOB可以實現了高于70 V的電壓的輸入，在不同的輸入電壓下，恒流源芯片工作在恒定關斷模式下，控制輸出BUCK電路中的開關MOSE的占空比，以輸出恒定2.2 A的電流，LED燈串聯起來作為負載，效率達到了91%以上。
恒流源的基本設計原理設計

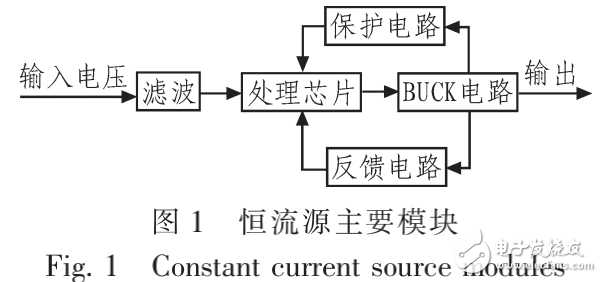

恒流源模塊南：濾波電路、處理芯片、BUCK電路、保護電路和反饋電路五部分組成，如同1所示。其工作原理是：通過控制電路，控制位于主回路的MOS管，使其按要求對恒壓源『21斬波，改變恒定周期中導通時間的長短，以達到恒流控制的日的，．由于MOS管T作于開關狀態，且開關頻率低（約10 kHz），使得開關損耗較低，整體效率較高。通過設定HV9910B的RT電阻實現輸出電流的設定，再通過HV99IOB控制huck電路輸出穩定的恒定電流。模塊的主要作用是2個方面：1）調整開關電源送來的直流電壓，使LED燈T作于恒流狀態；2）通過調整電壓的升降控制LED燈實現降額運行．達到控制路燈亮度的目的。
