設計實用于LED電源的，具有緩啟動功能的恒流電子負載，利用負載接入端子V+.V-輸入電壓，經過穩壓輸出電路穩壓后用于控制經典的模擬恒流負載電路，配合上簡單的由RC 延時網絡構成的上電延時啟動電路。能使負載電流從0 mA緩慢上升至額定電流，再配合由雙三極管及電阻電容構成的掉電快速放電電路，保證了下次啟動時的延時效果。該設計的具有緩啟動功能的恒流電子負載，無需外部供電，直接取電于負載接入電壓，無需軟件延時和其他硬件延時，實現無源軟緩啟動，成本低，可以串聯和并聯使用。在LED電源的老化測試中，替代電阻負載，模擬LED負載，保證LED電源測試無異常。

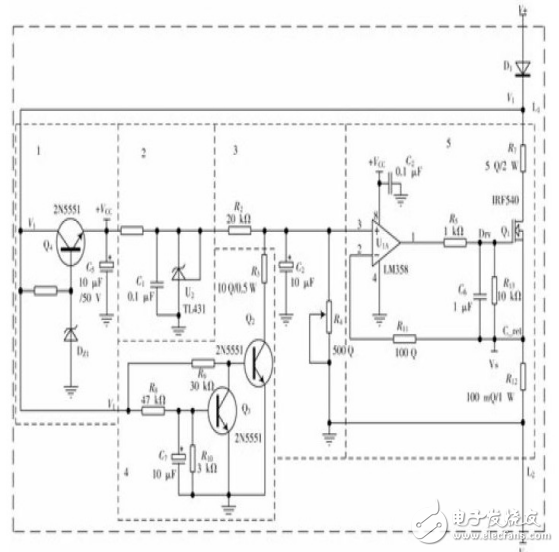

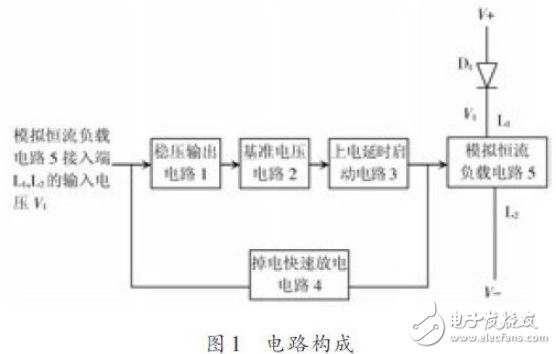

如圖1.圖2所示，帶緩啟動的恒流電子負載包括負載接入端子V+，V-。穩壓輸出電路1.基準電壓電路2.上電延時啟動電路3.掉電快速放電電路4.模擬恒流負載電路5和防止極性接反的二極管D1，負載接入端子V+V-輸入電壓，經穩壓輸出電路1 提供穩壓輸出+VCC，經基準電壓電路2提供穩定的2.5 V 基準電壓，再經上電延時啟動電路3控制模擬恒流負載電路5，使負載電流能從0 mA緩慢上升至額定電流，再配合掉電快速放電電路4，保證了斷電后上電再啟動的延時效果。
圖2
