設計采用TIUCC25710多串變壓器LLC控制專利技術，實現了新型離線式LED照明驅動解決方案。相比傳統的高功率（》100W）的AC/DC外加多個恒流DC/DC轉換器的LED照明驅動，新的兩級拓撲結構具有更高的效率以及更低的系統成本。基于該種多串變壓器LLC控制技術，研發了一款100WLED照明驅動參考設計PMP4302A，其負載可以直接連接4串LED負載（每串可接10~15顆LED，每串輸出電流為500mA）。實驗結果表明，新型的拓撲結構非常適合室外和商務領域中采用PWM或模擬電路調光的通用LED照明應用。同時，該電路系統架構也能用作高效率、超輕薄LED背光電視的電源。
　　UCC25710是一款用于實現多串LED背光源應用的準確控制的LLC半橋式控制器。它專為多變壓器、多串LED架構而優化。利用該控制器及架構可在多個LED串中實現絕佳的LED電流匹配。與現有的LED背光源解決方案相比，這種多變壓器架構可依靠AC輸入向LED負載提供最高的總效率。LLC控制器的功能包括一個具有可編程F的壓控振蕩器（VCO）最小值和F最大值、具有500ns固定死區時間的半橋式柵極驅動器和一個GM電流放大器。LLC功率輸送由控制器的VCO頻率來調整。該VCO具有一個準確且可編程的頻率范圍。在超低的功率電平下，VCO頻率從F變最大值至零，以最大限度地提高低LED電流條件下的效率。
　　新型的高功率離線型LED 照明驅動拓撲結構

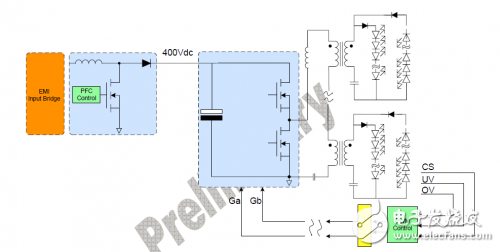

　　基于傳統拓撲結構中的問題，本文采用德州儀器（TI）多串變壓器LLC 諧振控制器UCC25710，實現了一款新型拓撲結構設計。圖2 是新拓撲結構的框圖，它包含PFC 和多串隔離變壓器LLC轉換器的兩級電路結構，省掉了傳統結構的DC/DC 多串恒流部分。在PFC 電路之后有一個半橋式隔離型多串LLC 諧振轉換器，這使得變壓器初級繞組以串聯方式連接。基于磁平衡理論，因為初級繞組電流和串聯電流相同，所以各個隔離式變壓器都將具有相同的輸出電流用于驅動每串LED 負載，并且每個變壓器能夠驅動兩串獨立的LED 負載，同時具有電器隔離。
　　多串變壓器LLC諧振控制器（該設計中使用的是UCC25710）放置在次級側，它能監測LED負載的總電流并使用電流反饋回路調整流經變壓器原邊繞組的正弦波交流電流，同時通過磁平衡理論保證每串LED負載具有恒定電流輸出。
　　
　　新型的高功率離線LED 照明驅動拓撲
　　與傳統的 LED 照明驅動拓撲結構相比，新型拓撲結構具有以下重要特點：
　　1. 高效率。因為新型系統只具有PFC 電路和多串變壓器LLC 兩級電路，據估計總效率可高達92%。
　　2. 低成本。對比傳統的高功率LED 照明系統拓撲結構結構，新型系統拓撲結構只包括兩級電路及更少的控制器，這將有效地降低成本。
　　3. 系統可靠性高。眾所周知，LED 照明系統的可靠性取決于LED 散熱管理和電源驅動，故障檢測和保護系統，以及電器元件個數。因為新型系統具有電器元件數量少以及效率高的特點，所以系統可靠性將會有得到大大的提升。
　　4. 良好的EMI 性能。因為在系統輸出部分沒有多組DC/DC 電路環節，這將有利于EMI 性能。同時，LLC 轉換器工作在零電壓ZVS 條件下有助于減少開關階段的噪聲干擾。
　　5. 兼容調光。因為LLC 控制器位于變壓器次級側，每串負載的總電流都將作為電流反饋回路，因此可用作整體PWM 調光或模擬調光。
