整流電路的選擇

　　（1）方案比較

　　我們知道，單相整流器的電路形式是各種各樣的，整流的結構也是比較多的。因此在做設計之前我們主要考慮了以下幾種方案：

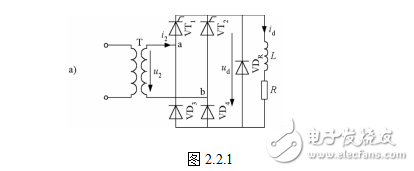

　　方案一：單相橋式半控整流電路

　　電路簡圖如下：

　　對每個導電回路進行控制，相對于全控橋而言少了一個控制器件，用二極管代替，有利于降低損耗！如果不加續流二極管，當α突然增大至180°或出發脈沖丟失時，由于電感儲能不經變壓器二次繞組釋放，只是消耗在負載電阻上，會發生一個晶閘管導通而兩個二極管輪流導通的情況，這使ud成為正弦半波，即半周期ud為正弦，另外半周期為ud為零，其平均值保持穩定，相當于單相半波不可控整流電路時的波形，即為失控。所以必須加續流二極管，以免發生失控現象。

　　方案二：單相橋式全控整流電路

　　電路簡圖如下：

　　此電路對每個導電回路進行控制，無須用續流二極管，也不會失控現象，負載形式多樣，整流效果好，波形平穩，應用廣泛。變壓器二次繞組中，正負兩個半周電流方向相反且波形對稱，平均值為零，即直流分量為零，不存在變壓器直流磁化問題，變壓器的利用率也高。

　　（2）方案選擇：

　　單相橋式整流電路可分為單相橋式相控整流電路和單相橋式半控整流電路，它們所連接的負載性質不同就會有不同的特點。下面分析兩種單相橋式整流電路在帶電感性負載的工作情況。

　　單相半控整流電路的優點是：線路簡單、調整方便。弱點是：輸出電壓脈動沖大，負載電流脈沖大（電阻性負載時），且整流變壓器二次繞組中存在直流分量，使鐵心磁化，變壓器不能充分利用。而單相全控式整流電路具有輸出電流脈動小，功率因數高，變壓器二次電流為兩個等大反向的半波，沒有直流磁化問題，變壓器利用率高的優點。

　　單相全控式整流電路其輸出平均電壓是半波整流電路2倍，在相同的負載下流過晶閘管的平均電流減小一半；且功率因數提高了一半。

　　根據以上的比較分析因此選擇的方案為單相全控橋式整流電路（負載為阻感性負載）。
