發視頻資料介紹

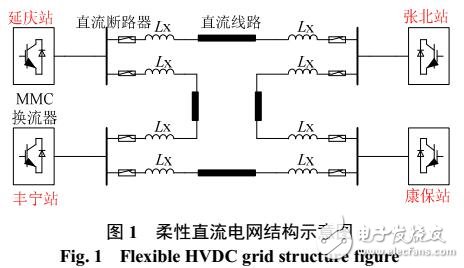

首先介紹了+500 kV架空線柔性直流電網的結構、主要設備的詳細參數以及計算所采用的典型故障類型及保護動作時序；其次研究了影響柔性直流電網操作過電壓水平的各種關鍵因素。直流斷路器方面，其MOV的額定電壓選擇為550 kV，從而使直流斷路器斷口過電壓基本處于1.6 pu的水平；直流電網結構方面，“C”字型鏈式結構下閥底及中性線操作過電壓水平較高，而“0”字型結構下直流極線等位置操作過電壓水平相對較高，“O-C”字型結構下各處的操作過電壓都比較低；直流限流電抗（平抗）的取值會影響直流閥頂或者極母線區域的操作過電壓，但是主要功能還是抑制直流故障電流。最后針對+500 kV架空線柔性直流電網的典型故障進行了仿真，總結了柔性直流電網操作過電壓水平的初步計算結果，并基于此給出了+500 kV架空線柔性直流電網的換流站設備保護水平的推薦值。
