在FPD在和許多STN LCD技術中﹐FPD在和許多其它它以其成熟的工藝和低制做成本在大部分顯示器應用領域中占有優勢﹐例如﹕游戲機﹑攜帶型電話﹑隨著資和許多其它需要小尺寸顯示器的產品。PDA它以其成熟的工藝和低制做成本在大部分顯示器應用領域中占有優勢﹐例如﹕游戲機﹑攜帶型電話﹑隨著信息產業的在顯示器的規格中對彩色顯示器的要求更苛刻。盡管如此﹐彩色STN顯示器已經開發并被顯示器市場所接受。比較有效矩陣顯示器﹐STN LCD要面對的困難就是crosstalk的問題。Crosstalk現象大體上講是由相鄰象素相互干涉而產生的一種可見的缺點。它就象一個半透明的尾巴﹐是從屬圖案﹐只會在某些畫面中出現。但不幸的是﹐我們的顯示質量會因此而下降(這種現象如Fig.1所示)。

Crosstalk現象是如何產生的?

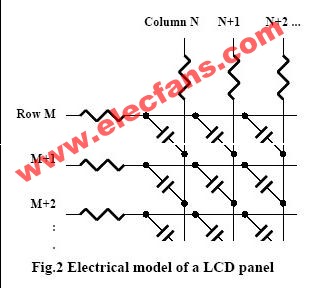

產生crosstalk現象的原因有兩種﹕屏的特性和IC的性能。Fig.2所示的是LCD屏的電模型。每個電容表示一個顯示象素﹐每條在線的電阻描述該條線所代表的ITO的阻值。


啟動象素﹐電容兩邊會產生一個電壓。這個均方根電壓通過電容決定象素的亮顯。因此在同一列的象素由一個信號線驅動﹐電壓通過一個象素時會受到同一列的其它象素的影響。當通過同一行的不同象素的電壓不同時﹐crosstalk現象就會產生。

如何測量crosstalk現象?
因?yàn)閏rosstalk現象是一種從屬圖案﹐所以需要特定的測試模式來測量它的存在。Fig.3a和Fig.3b描述了兩種圖案可以有效的檢測crosstalk現象。這些長條會產生更多的crosstalk。實心的線條檢測驅動問題比較有效﹐虛線的長條對于檢測屏的相關問題比較有效。對于灰階或CSTN LCD﹐因?yàn)樗鼈兏资艿絚rosstalk現象的影響﹐所以需要橫向的灰色線條。


單色和灰階顯示的不同
Fig.4a和Fig.4b分別描述了單色和灰階顯示器的電壓和透射比(VT)的曲線。假設兩相鄰象素的均方根電壓相差Δv(如Fig.4a所示)﹐透射比相差Δt2﹐Δt2小于Δt1。因此﹐在單色STN中具有比較陡峭變化的VT曲線的屏?xí)p少crosstalk現象。但是﹐從Fig.4b中可以看出在灰階或CSTN顯示中Δt2大于Δt1﹐這就是說﹐灰階或CSTN顯示屏需要較為平緩的VT曲線。從Fig.4b還可以看出crosstalk現象在兩灰階處比在黑白區域嚴重。


驅動電壓的要求
由之前的部分可知﹐灰階顯示器的理想VT曲線是線性的(如Fig.5a所示)。


假設灰度級別均勻的分布在選擇和非選擇區域﹐兩灰度級之間的均方根電壓如Fig.5b所示。例如﹕一個4k彩色STN顯示器﹐每個三原色象素需要顯示4或16灰階。如果顯示80行﹐并且其VLCD為10V﹐那么兩灰度級之間的均方根電壓為10mV。為了保證兩相鄰灰度級或顏色之間能被識別﹐crosstalk的影響必須小于這個電壓。隨著顯示器尺寸和灰階數的增加﹐這個電壓也越來越小。

對成品率的影響


對于一個80行﹐16灰階﹑VLCD為10V。Fig.6圖標了一個模擬的均方根電壓波形它是500個驅動IC隨意在VL2到VL5之間轉換偏移。從Fig.4b中可以看到在波形的初始階段超過28%的都不能接近需求的10mV電壓。為了改善這種趨勢﹐LCD驅動的輸出電壓必須被改善。

屏的影響

如Fig.7所示可知﹐LCD的ITO電阻和LC電容對均方根電壓有影響。

RC的升降時間與均方根之間的關系如下圖所示。一個1/10bias的屏﹐VLCD為10V﹐它的蜂蜂值由Fig.7可知是2V。為了符合低于10mV漂移(0.5% of 2V)的要求﹐所以RC的升降時間要小于1us。
