aic28是一個低功耗，高性能的音頻編解碼器與單聲道輸入立體聲輸出。有兩個數字總線接口上，aic28與主機處理器通信：SPI接口，I2S接口。SPI串行接口是主機處理器控制aic28，和音頻數據被傳送到aic28在I2S總線。的aic28evm訪問這些總線通過使用一個USB微控制器，其中提供從PC運行的兩個總線生成數據的方法Windows 98SE，2000或XP。
設備特點
aic28具有高性能的音頻編解碼器。訪問音頻DAC和該aic28 ADC部分通過I2S接口。關于更多細節aic28裝置，指的是aic28數據表。
aic28接口的主機控制器通過標準的SPI串行接口。這兩aic28提供輔助模擬輸入和一個電池電壓測量。電池測量能夠讀取電池電壓高達6 V，而只有2.7-V電源操作。它也有片內溫度傳感器可讀取1°C分辨率。
EVM框圖

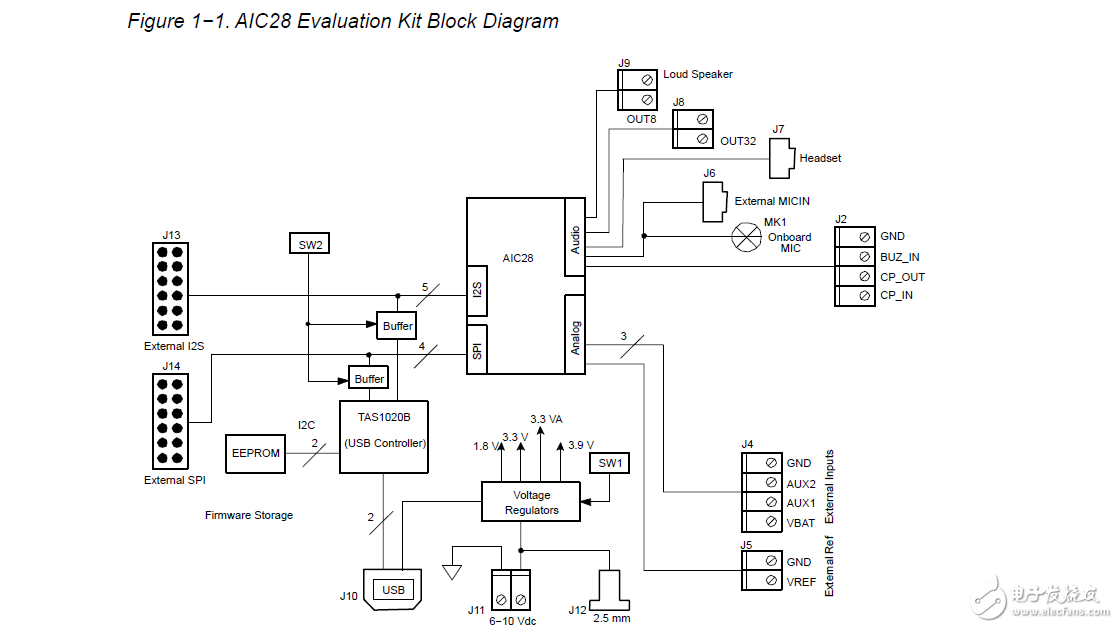

該aic28評估套件的框圖如圖1所示?1。
數字控制接口是通過USB總線或外部SPI總線，通過選擇SW2。而SW2不在USB控制位置，板載SPI總線從機載微處理器被禁用，允許外部SPI總線控制aic28。
電源是來自USB總線，或可以提供給套件通過外部連接器從外部用戶提供的實驗室電源供應。
