發視頻資料介紹
說明

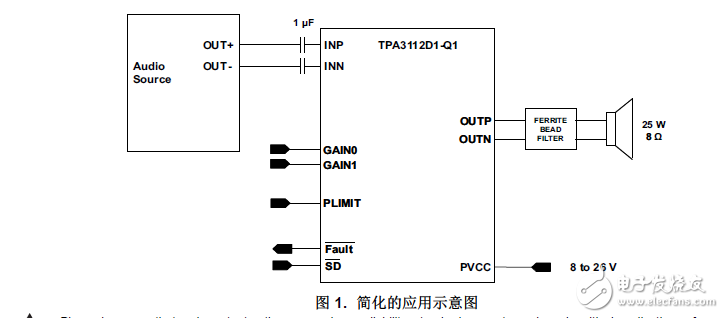

TPA3112D1-Q1 是一款用于驅動橋接式揚聲器的25W高效，D 類音頻功率放大器。高級電磁干擾（EMI）抑制技術使用戶能夠在輸出端使用經濟實惠的磁珠濾波器，同時又能滿足電磁兼容（EMC） 要求。
SpeakerGuard? 保護電路系統包含一個可調節功率限制器和一個DC 檢測電路?？烧{節功率限制器允許用戶設置一個低于芯片電源電壓的虛擬電壓軌，以便限制通過揚聲器的電流。DC 檢測電路可以測量脈寬調制（PWM）信號的頻率和振幅，如果輸入電容器受損或者輸入端存在短路，它就會關閉輸出級。
TPA3112D1-Q1 可驅動一個低至 4Ω 的單聲道揚聲器。播放音樂時，TPA3112D1-Q1大于90% 的高效率免除了對于外部散熱片的需要。
輸出受到完全的保護以防止到GND，VCC，和輸出到輸出的短接。短路保護和熱保護均含有自動恢復功能。
