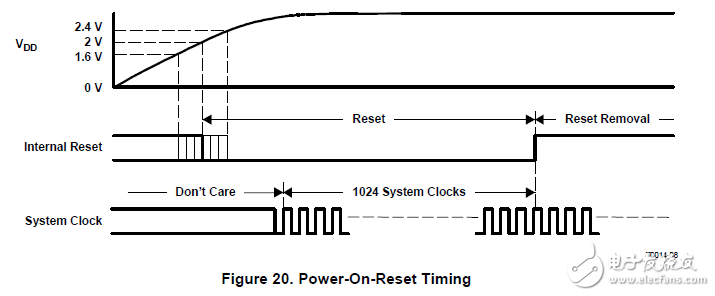

pcm1608包括上電復位功能，如圖20所示。隨著系統時鐘活躍，和VDD》2伏（典型的，1.6 V至2.4 V），上電復位功能啟用。初始化序列需要1024初始化期后時間從VDD 》2 V系統時鐘的pcm1608將其重置默認狀態，如本數據表的模式控制寄存器部分所述。
pcm1608還包括使用RST輸入外部復位功能（引腳37）。這允許外部控制器或主復位電路將pcm1608初始化其重置默認狀態。正常操作，首先應該設置一個Logic-1。
外部復位操作和時序如圖21所示。RST引腳設置為邏輯0為最低20 ns。在初始化序列完成，該pcm1608將其重置默認狀態，如此數據表的模式控制寄存器部分。
在復位期間（1024系統時鐘），模擬輸出被迫雙極零級（或VCC / 2）。復位后，內部寄存器在1 / FS期間初始化，如果scki，BCK，和LRCK提供持續的pcm1608提供適當的模擬輸出與給定的群延遲時間此數據表的電氣特性部分。
外部復位在應用中有pcm1608電和之間的延遲是特別有用的系統時鐘激活。在這種情況下，RST引腳應舉行一個邏輯0級到系統時鐘被激活。
