雙SPI仿真I2S在StellarisLM4FMCU上實現

2017-06-07 | rar | 0.60 MB | 次下載 | 免費

資料介紹

  這份應用報告給出了一個使用兩個串行外設接口(SPI) 來仿真一個集成音頻接口芯片(I2S) 外設,此外設被集成在Stellaris? LM4F232 微控制器上。通過采用音頻API,存儲在板載安全數據(SD) 卡上的.wav 音頻文件由偽I2S 播放至一個外部德州儀器的TLV320AIC3107編解碼器內。這個通用軟件平臺可被定制成將音頻功能性添加到嵌入式系統中。

  簡介

  集成音頻接口芯片(I2S) 是一款廣泛應用于數字音頻傳輸的電氣串行總線接口。很多嵌入式應用將I2S 用于音頻回放,而大多數現代微控制器通常提供I2S 支持。如果這個外設在微控制器不可用,或者需要額外的I2S,可使用現有資源來仿真此外設。這份應用報告使用兩個串行外設接口(SPI) 來檢查一個偽I2S 接口的執行,這兩個SPI 接口使用戶能夠克服硬件限制或解決缺少專用外設的問題。這份應用報告的基礎是一個演示,在這演示中,Stellaris LM4F232H5QD 微控制器使用這個偽I2S 接口將音頻播放至TITLV320AIC3107EVM-K。這個演示是開源代碼的并可從12 節,參考中的連接中下載。這份文檔對此演示的特定的設置進行了說明,如何在一個普通Stellaris 微控制器上創建偽I2S,以及音頻驅動程序的重要特性的配置。

  總體概述,雙SPI 到I2S

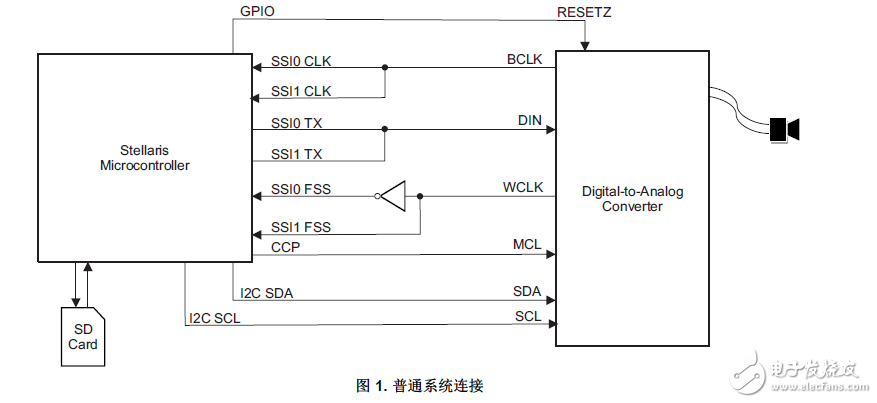

  I2S 接口通常由一個具有至少三個信號的總線組成:位時鐘(BCLK),數據輸入(DIN) 和字時鐘(WCLK)。這三個信號被用在圖1內的連接圖中所示的雙SPI 執行中。當一個外部I2S 器件被配置為主控時,SPI 模塊由I2S 接口的位和字時鐘控制。通過使用字時鐘信號來啟用或禁用微控制器的受控SPI 端口,可創建一個偽I2S 接口。

  注: SPI 數據幀選擇線路被倒置,這使得數據傳輸在兩個SPI 端口間切換。

雙SPI仿真I2S在StellarisLM4FMCU上實現

  一個Stellaris 微控制器的捕獲和比較輸出(CCP) 被用來提供編解碼器主控時鐘(MCLK)。在這執行中,此編解碼器與一個25MHz MCLK 一同提供。然后,這個編解碼器內部鎖相環路(PLL) 根據所需的音頻采樣頻率生成需要的BCLK 和WCLK 信號。

  圖1頂部的GPIO 輸出被用來將編解碼器RESETZ 線路的電平拉低來復位編解碼器。這個GPIO 在任一數據被傳送到編解碼器之前被切換以觸發一個復位,從而確保正常功能。

  為了配置數據路徑、計時、線路輸出和另外的項目,內部集成電路I2C) 信號,SDA 和SCL,被用來寫入到內部編解碼器寄存器
