CS3301 、CS5372 和 CS5376 是 Cirrus Logic 公 司 生 產

　　的 專 用 于 地 震 數 據 采 集 的 一 組 套 片 ， 需 要 一 起 配 合 使

　　用 ，CS5372 是 基 于△-Σ 技 術 的 24 位 ADC 調 制 芯 片 ，它

　　對 信 號 進 行 抽 取 調 制 后 變 成 “1 ”的 比 特 流 ，然 后 送 至 數

　　字 濾 波 芯 片 CS5376 進 行 濾 波 處 理 后 形 成 24 位 數 據 輸

　　出 。 前 端 的 信 號 調 理 電 路 采 用 CS3301 ，它 是 差 分 運 放 ，

　　增 益 可 控 ， 用 它 進 行 前 端 阻 抗 匹 配 以 及 放 大 倍 數 的 控

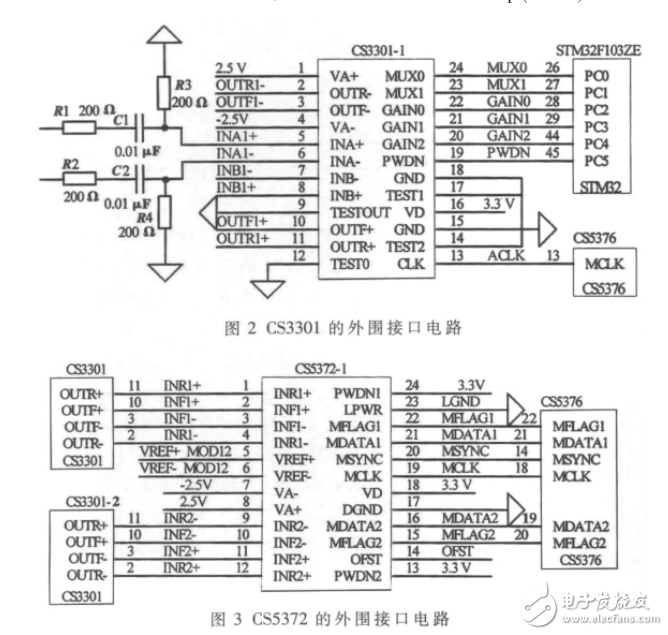

　　制 。 對應的電路接口圖如圖 2 和圖 3 所示。 圖 2 中，CS3301

　　通 過 MUX0 和 MUX1 選 擇 輸 入 通 道 ，GAIN0 ~GAIN2 控 制

　　增 益。 這 些 控 制 信 號 都 接 入 STM32 ，由 STM32 進 行 控 制 。

　　電 阻 R1 、R2、R3 、R4 和 電 容 C1 、C2 組 成 信 號 輸 入 耦 合

　　電 路 。 其 中 電 阻 R1 、R2 的 作 用 是 匹 配 信 號 內 阻 ； 電 容

　　C1 、C2 起 隔 直 作 用 ； 電 阻 R3 、R4 組 成 運 放 偏 置 電 流 回

　　路 。 隔 直 電 容 C1 、C2 在 隔 斷 直 流 信 號 的 同 時 ，也 隔 斷 了

　　部 分 低 頻 信 號 。 如 果 想 讓 預 定 頻 率 的 信 號 通 過 ，則 C1 、

　　C2 和 R3 、R4 的 大 小 必 須 合 適 。 另 外 CS3301 、CS5372 均

　　需 要 外 接 時 鐘 信 號 ， 它 們 直 接 由 數 字 濾 波 芯 片 CS5376

　　產 生這樣有利于在數據處理時嚴格控制信號的同
