STM32的功能引腳重映射和復用功能

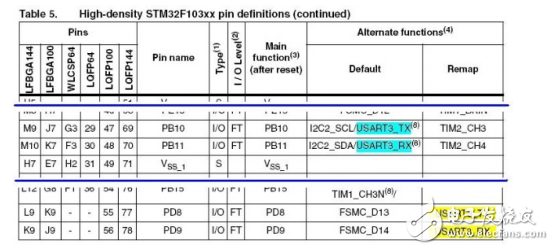

STM32中有很多內置外設的輸入輸出引腳都具有重映射（remap）的功能，本文對一些在使用引腳重映射時所遇到的有關問題加以說明。我們知道每個內置外設都有若干個輸入輸出引腳，一般這些引腳的輸出腳位都是固定不變的，為了讓設計工程師可以更好地安排引腳的走向和功能，在 STM32中引入了外設引腳重映射的概念，即一個外設的引腳除了具有默認的腳位外，還可以通過設置重映射寄存器的方式，把這個外設的引腳映射到其它的腳 位。下面是 STM32F103xC 中有關 USART3引腳的摘要片段；
從這里可以看出，USART3_TX 的默認引出腳是 PB10，USART3_RX 的默認引出腳是 PB11；但經過重映射后，可以變更 USART3_TX 的引出腳為 PD8，變更 USART3_RX 的引出腳為 PD9。
