Android是Google公司推出的基于Linux的開源手機操作系統，由于代碼開源，受到很多手機廠家的青睞。可視對講系統在Android操作系統未出現之前，軟件研發一般采用底層語言，容易出現功能單一、產品升級困難等情況，要在對講系統中開發出具有3D圖形效果的界面更是難上加難。鑒于此，本文利用Android平臺的可移植性、代碼開源等優勢，結合JNI、NDK技術，提出了基于Android平臺的可視對講系統的設計方案并加以實現。
　　JNI［1］（Java Native Interface）是Java本地調用接口，它使得運行于Android平臺的Java程序可以使用C、C++甚至匯編語言編寫的動態鏈接庫。在需要頻繁訪問內存或復雜計算的情況下，使用C動態鏈接庫比在Android平臺上使用Java語言實現相同功能更具有效率［2］。NDK［3］（Native Development Kit）提供了一系列的工具，可以生成ARM二進制碼的動態庫，并且能自動地將生成的動態庫和Java應用程序一起打包成Android系統可以直接安裝的apk安裝包，即NDK可以將包含JNI接口函數的C源程序文件編譯生成動態庫，供Android應用程序調用，提高了對現有代碼的重用性，而加快了開發進度。
　　本文提出一種可視對講系統設計方案，對講雙方為門口機和室內機，并將設計方案在i.MX51硬件平臺進行實現。門口機進行音視頻的采集、編碼、傳輸及音頻解碼、播放；室內機采用Android平臺，但考慮用戶室內信息的保密性，室內機沒有視頻采集功能，室內機只進行音視頻的解碼、播放以及音頻的采集、編碼、傳輸。
　　1 可視對講系統設計
　　1.1 通信流程設計

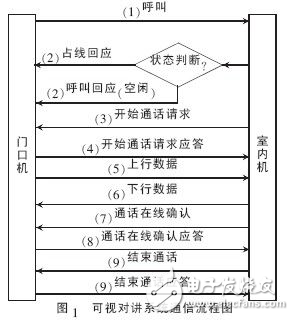

　　數據包傳輸協議使用面向無連接、資源消耗小、處理速度快的UDP協議。尋址完成建立UDP直連后，門口機首先對視頻進行編碼傳輸，直到被叫方按下接聽鍵后，門口機才對音頻數據進行傳輸。為了保證通話一直在線，室內機每隔一定的時間向門口機發送通話在線詢問，如果收到在線確認應答則保持通話狀態，否則就結束通話。可視對講系統通信流程如圖1所示。
　　

　　表2中：包頭為對講數據包的標示符，命令類型、操作類型說明詳見表3，時間戳主要是用于音視頻的同步，數據類型分為音頻和視頻兩種，幀序號為0~65 535。如果沒有進行數據包分段，則總包數與當前包數均為1。音視頻數據從第41位開始算起，音視頻數據長度由數據包格式中的數據長度所指定。
　　根據系統通信流程圖1、結合數據包格式，本對講系統參數如表3所示。其中命令類型、操作類型分別與表2數據包格式相對應。
