應用 MT7620A 開發設計 SIM 卡和 MiNi PCI-E 接口 3G 4G 無線路由器主板
主板主要特性如下：
模塊尺寸：150*90mm；主芯片：MT7620A（主頻高達 580MHz）;最高傳輸速率：高達 300Mbps；存儲器：SDRAM： 64M Bytes（DDR2）

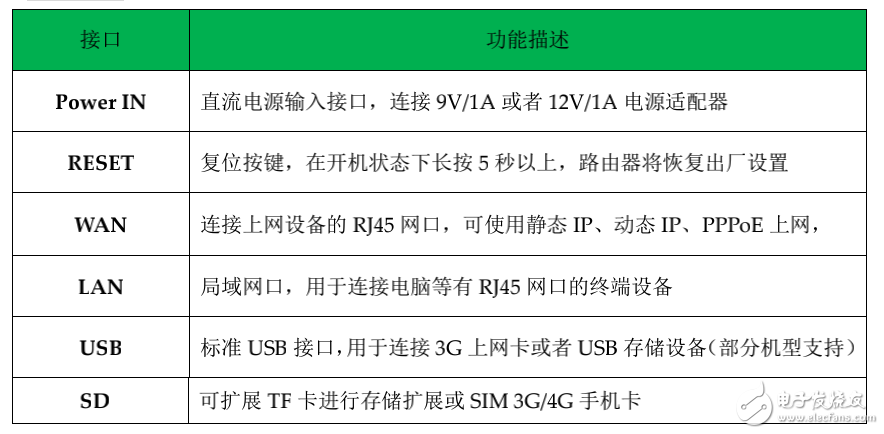

Flash： 8M Bytes供電方式：DC 9V-12V@1A;有線網絡接口：采用 1Wan+3Lan 方式;SD 卡插槽：可擴展 TF 卡進行存儲擴展（最大擴展存儲容量支持 32G）或 SIM 3G/4G手機卡；PCI-E 插槽：可擴展 3G/4G 通信模塊或 5G IEEE802.11a WiFiUSB 接口：1 個支持 USB2.0 接口；頻率范圍 FCC： 2412-2462MHz（Ch1-Ch11） ETSI： 2412-2472MHz（Ch1-Ch13）工作信道數：13傳輸距離：室內最遠 30 米，室外最遠 200 米（因環境而異）發射功率功率：11n 模式： 15dBm； 11g 模式： 17dBm； 11b 模式： 19dBm;天線類型：通過 i-pex 座子外接；3G/4G 通信模塊有一個驅動的問題，一般用戶可以根據實際的應用自己調試，或者確定數量后，我司協助
