串聯式開關電源儲能濾波電容的計算

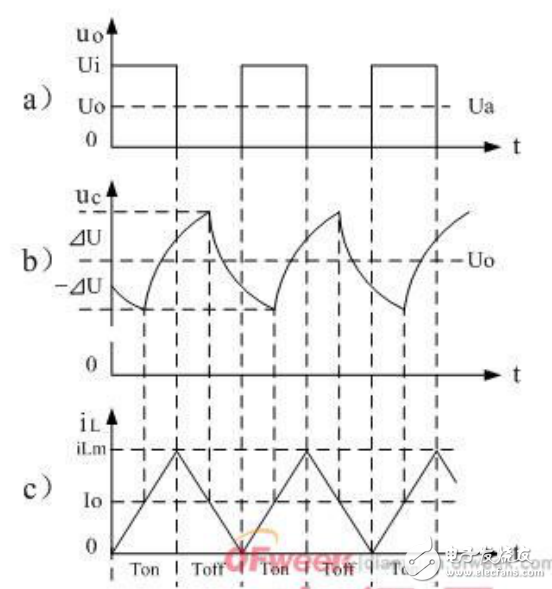

我們同樣從流過儲能電感的電流為臨界連續電流狀態著手，對儲能濾波電容C 的充、放電過程進行分析，然后再對儲能濾波電容 C 的數值進行計算。圖 1-6 是串聯式開關電源工作于臨界連續電流狀態時，串聯式開關電源電路中各點電壓和電流的波形。圖 1-6 中，Ui 為電源的輸入電壓，uo 為控制開關 K的輸出電壓，Uo 為電源濾波輸出電壓，iL 為流過儲能濾波電感電流，Io 為流過負載的電流。圖 1-6-a）是控制開關 K 輸出電壓的波形；圖 1-6-b）是儲能濾波電容 C 的充、放電曲線圖；圖 1-6-c）是流過儲能濾波電感電流 iL 的波形。當串聯式開關電源工作于臨界連續電流狀態時，控制開關 K 的占空比 D 等于 0.5，流過負載的電流 Io 等于流過儲能濾波電感最大電流 iLm 的二分之一。
