現實的生活和實驗中，常常要用到各種各樣的電源，電壓要求多樣。如何設計一個電壓穩定，輸出電壓精度高，并且調節范圍大的電壓源，成了電子技術應用的熱點。在市面上，各種電源產品各式各樣，有可調節的和固定的。但是普遍存在一些問題，如轉換效率低，功耗大，輸出精度不高，可調節范圍過小，不能滿足特定電壓的要求，輸出不夠穩定，紋波電流過大，并且普遍采用可調電阻器調節，操作難度大，易磨損老化。
針對以上問題，本文采用基于 KA3525PWM 控制芯片的不對稱半橋式功率變換器，并采用 16 位凌陽單片機作為數控核心，通過其內置的 D/A 輸出調制 PWM，提高了電源的輸出精度和效率，并且方便使用者操作，實現了基于單片機的數控開關電源。
1、基于單片機的數控開關電源系統組成

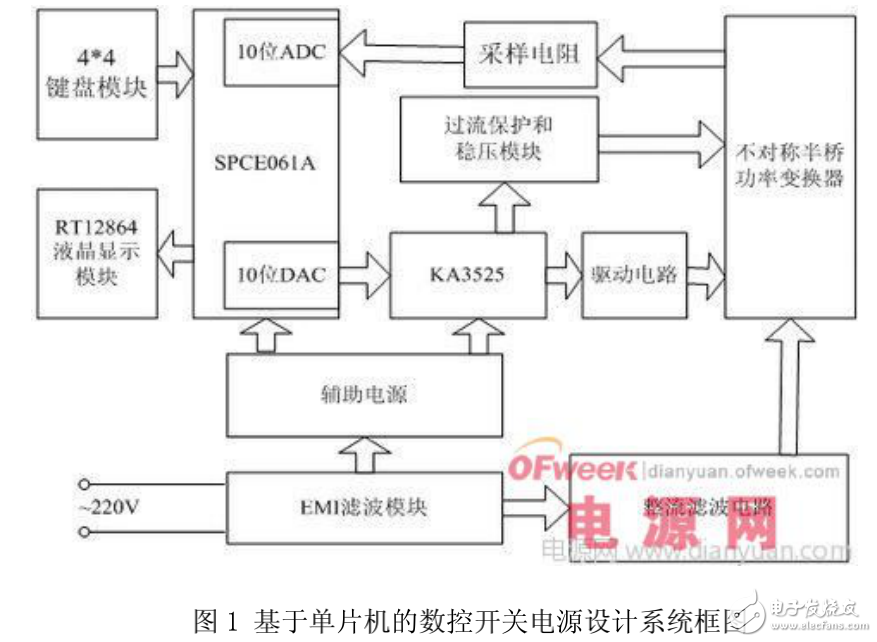

本數控開關電源，采用凌陽單片機實現對基于 PWM 控制的不對稱半橋式功率變換器的數字控制，實現直流輸出電壓 0V~40V 設定和步進值為 1 連續調整，最大輸出電流為 2A.同時實現了對輸出電壓和輸出電流的顯示等功能。系統框圖如圖 1 所示。系統主要包括：PWM 控制的開關電源模擬電路部分和凌陽單片機組成的數控部分。
