針對音響功放環保節能的需要， 設計一款新型功放開關電源的控制系統， 該系統可應用于大型功放系統的DSP 控制。 詳細描述系統的組成結構和軟硬件設計。 該系統采用 TMS320F2812 為主控制器，電路結構簡化，數字控制功放電源。 實驗結果表明，該系統具有良好的調節功能，既滿足一定控制精度要求，又滿足實時性要求，在高端大功率音響功放中具有較大的應用前景。
智能功放開關電源設計

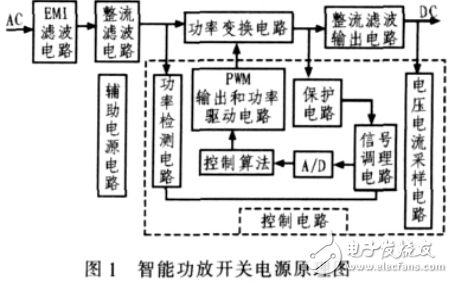

圖1為智能音響功放開關電源的總體原理框圖， 主電路采用交-直-交-直的結構。輸入工頻 220 V 交流電路經濾波電路后，再經單相橋式整流電路輸出直流電壓；變換電路采用全橋移相逆變電路將前端直流電變換為高頻的交流電， 然后經二次整流濾波輸出穩定的直流電壓；檢測電路對輸出電壓信號采樣后，送入控制電路，通過改變控制電路輸出脈寬占空比來調節輸出電壓；保護電路實現過壓和過流保護；功率檢測電路對變換電路電流采樣，當輸 出 功 率超 過 500 W 時，產生過功率檢測信號，驅動控制電路，降低輸出電壓；輔助電源電路為控制電路和各種運放供電。
