開關電源的基本構成

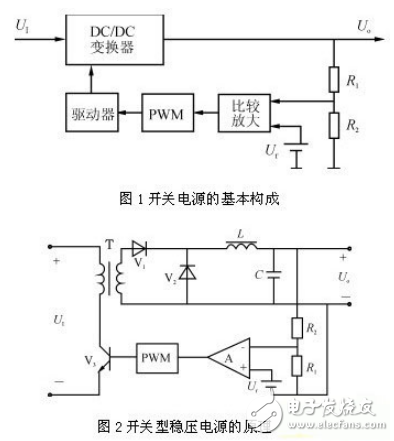

開關電源采用功率半導體器件作為開關器件，通過周期性間斷工作，控制開關器件的占空比來調整輸出電壓。開關電源的基本構成如圖1所示，其中DC/DC變換器進行功率轉換，它是開關電源的核心部分，此外還有起動、過流與過壓保護、噪聲濾波等電路。輸出采樣電路（R1、R2）檢測輸出電壓變化，與基準電壓Ur比較，誤差電壓經過放大及脈寬調制（PWM）電路，再經過驅動電路控制功率器件的占空比，從而達到調整輸出電壓大小的目的。圖2是一種電路實現形式。
DC/DC變換器有多種電路形式，常用的有工作波形為方波的PWM變換器以及工作波形為準正弦波的諧振型變換器。
對于串聯線性穩壓電源，輸出對輸入的瞬態響應特性主要由調整管的頻率特性決定。但對于開關型穩壓電源，輸入的瞬態變化比較多地表現在輸出端。提高開關頻率的同時，由于反饋放大器的頻率特性得到改善，開關電源的瞬態響應問題也能得到改善。負載變化瞬態響應主要由輸出端LC濾波器特性決定，所以可以利用提高開關頻率、降低輸出濾波器LC乘積的方法來改善瞬態響應特性。
