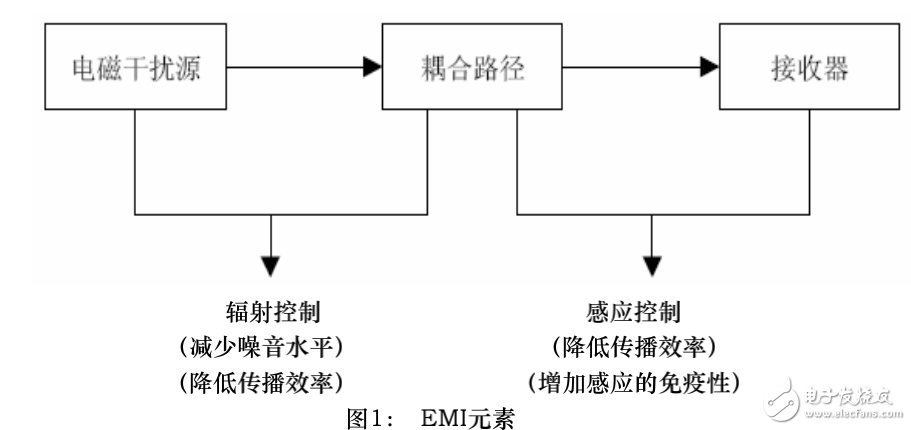

一個簡單的EMI模型包含三個元素，如圖1所示：

　　1. EMI源；2. 耦合路徑；3. 感應體。

　?。?） EMI源： EMI源包括微處理器，微控制器，靜電放電，傳播器，瞬態電源器件，如機電繼電器，電源開關，閃電等。在一個微控制的系統里面，時鐘電路通常是寬帶噪音的最大產生者，這種噪音分布在整個頻段范圍內。隨著快速半導體使用的增加，這種電路可以產生高達300MHZ的諧波干擾。

　?。?） 耦合路徑： 噪音能耦合進電路的一個最簡單的途徑是通過導體傳導。如果一條線經過一個吵雜的環境，那么它會引入噪音并把噪音傳播到余下的電路中。舉例來說，噪音可以通過電源線傳播到其他電路中。耦合也可以發生在哪些共有公共阻抗的電路。舉例來說，兩個電路共享運送電源供給的導體和到地回路的導體，那么當其中一個電路突然產生一個電流要求時，因?yàn)檫@兩個電路共享電源線和源阻之間的公共阻抗，另外一個電路的供給電壓就會降低。這種耦合影響可以通過降低共享阻抗來減少。不幸的是，源阻抗耦合是電源固有的，而且不能減少，同樣的影響也發生在到地的導體上面。在一個電路中的數字回流在另外一個電路的回路上產生一個反彈，一個不穩定的地將嚴重影響某些低電平模擬電路的性能，例如運放，ADC轉換和傳感器。對所有的電路來說，耦合也發生在有電磁輻射的區域。
