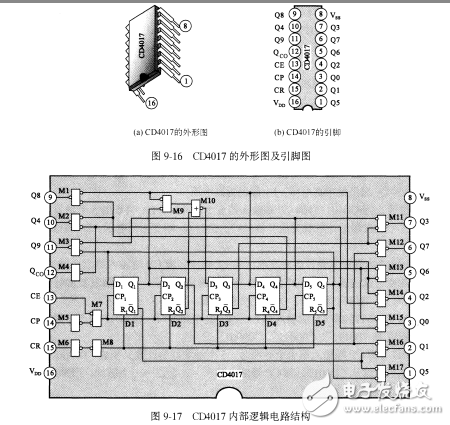

CD4017內部由5個D觸發器D1-05組成的十進制計數器，實質上是一種串行移位寄存器。就個觸發器的電路結構看，除D3觸發器的D3端是由M9MlO兩個門構成組合邏輯電路輸入數據信號控制外，其他觸發器的數據輸入端均由前一級輸出端來控制。D1觸發器的D1端的輸入數據是由D5觸發器Q5非端輸出的數據信號來控制的。
當CD4017采用輸入脈沖信號上升沿來觸發集成電路內部觸發器計數時，信號應從14腳的CP端輸人，而13腳的CE端應接低電壓（電路地端）。這時，輸入信號經過門M5和M7進行邏輯轉換后，就使加到D1-D5觸發器CP1-CP5端的計數脈沖為正脈沖。
