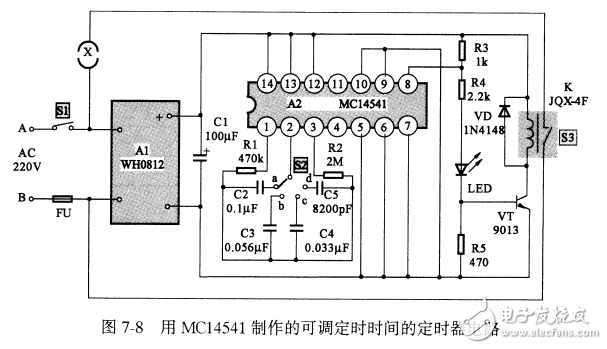

用MC14541制作的可調定時時間的定時器電路如圖所示，主要由電驚電路、定時調節電路、定時控制電路、控制輸出電路等部分組成。
當用MC14541制作可調定時時間的定時器接220V交流電AC后，經WH0812型AC-DC電源變換模A1變換和電容C1濾波，就取得12V直流電源電壓，供定時控制電路使用。WH0812模塊輸出電壓為12V，輸出功率可8W，足夠一般小型電器使用。
定時控制電路得電開始工作，它是該可調定時器的主要功能部分，以可編程定時集成電路MC14541為核心。
