基于CSE7780設計的智能電能表旨在使設計方案更加合理，使之成為性價比更具優勢的產品。本文將對計量芯片CSE7780的性能特點和結構電路進行了分析，并從軟、硬件兩個方面給出符合國網智能電能表要求的設計方法。

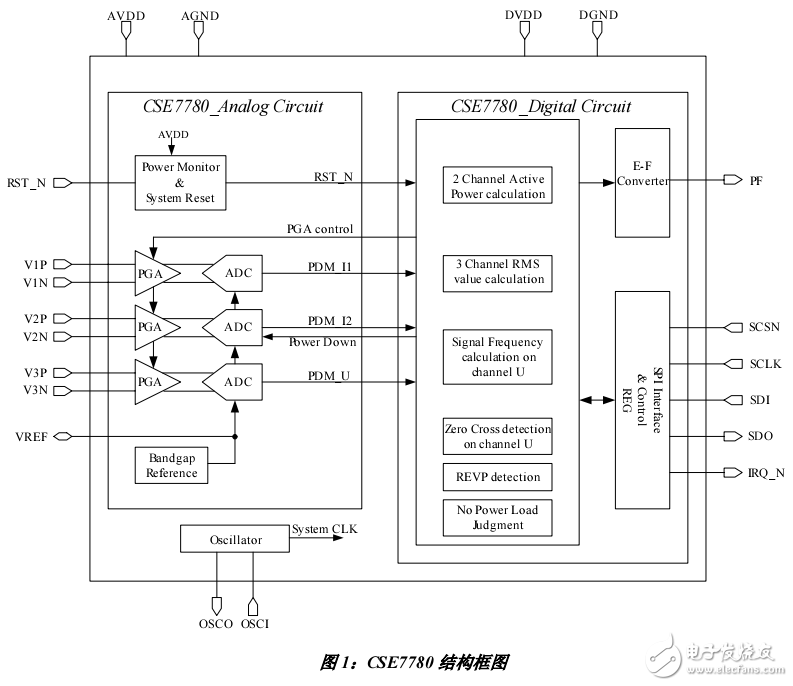

該芯片能夠提供有功功率、有功能量、電流有效值、電壓有效值、線頻率、過零中斷等功能，以及提供全數字增益、相位、失調校準，有功能量脈沖從PF管腳輸出。CSE7780通過一個SPI串行接口可以與外部的MCU進行通信；具有潛動閾值可調功能；內部具有電源監控電路，可以保障芯片的正常工作。CSE7780使用5V單工作電源，內置2.5V電壓參考源，也可以使用外置的2.5V參考源。
