為避免電路系統在上電或斷電后出現計時不準確的異常狀況，提出采用高精度時鐘芯片DS3231的解決方案。介紹DS3231的特點、工作原理以及引腳功能，設計其與微控制器進行通信時的軟件、硬件接口，并給出相應的原理圖與流程圖，此方案對DS3231在一般的電路系統設計中具有通用性。由于DS3231是目前精度最高，并集成有溫補振蕩器和晶體的實時時鐘芯片，因此該方案對那些對計時精度要求極高的應用具有一定的借鑒意義。
硬件接口設計

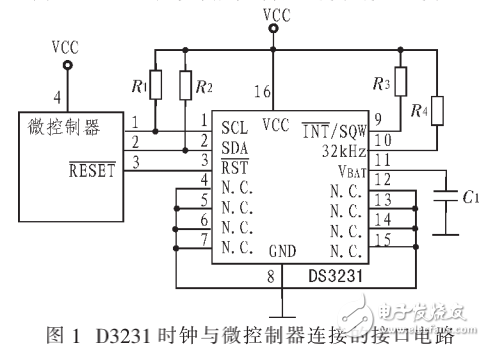

圖1為DS3231時鐘與徽控制器連接的典型接口電路『舊。微控制器通過I2C總線與DS3231連接，DS3231的RST與微控制器的RESET相連。DS3231的vcc接系統電源VCC，VBAT為備用電池輸入，該引腳應連接一個低泄漏電容進行去耦。~NTISQW為低電平有效中斷或方波輸出，該漏極開路輸出要求外接上拉電阻，如果不使用，可保持開路。微控制器主要通過I2C總線向時鐘芯片DS3231寫時間信息，DS3231以寫入的時間信息為基準精確走時。上電后，微控制器從時鐘芯片讀取時間信息并存入內存供系統使用，器件每隔64 s測量一次溫度，通過調節晶體的負載電容，使其在指定溫度達到0 ppm的精度，最終達到提高時鐘精度的日的。即使系統斷電一段時間后重新上電，時鐘芯片內的實時數據仍能被正確讀出。
