關于這個項目

在這個項目中，您將學習如何使用任何遙控器控制LED的亮度

第1 步：您需要什么

對于本教程，您需要：

• 阿杜諾_

• 221歐姆電阻

• 跳線

• 紅外接收器和遙控器

• 面包板

• 發光二極管

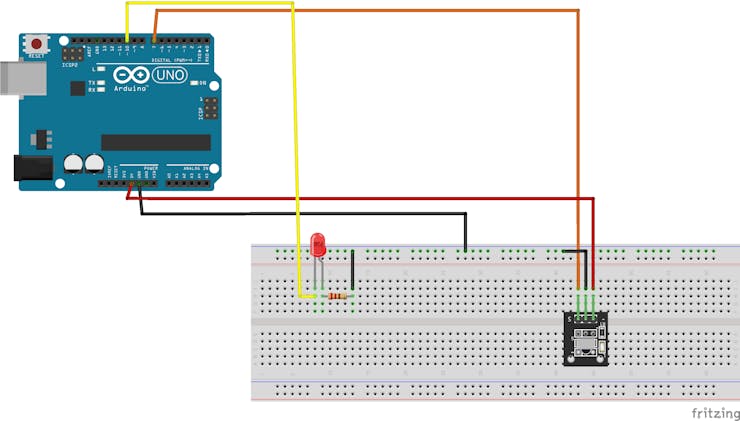

第2步：電路

?

如果您不知道 IR 接收器和發射器的工作原理，您可以單擊此鏈接或此鏈接以了解有關它們的更多信息

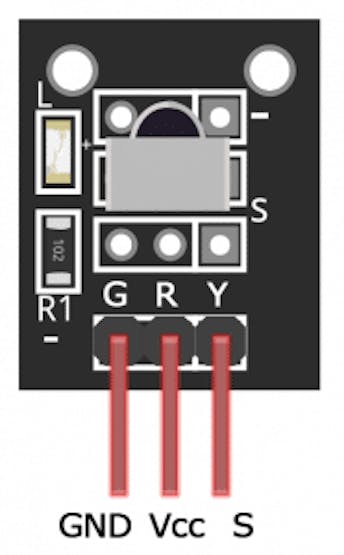

大多數分線板上的引腳布局如下所示：

?

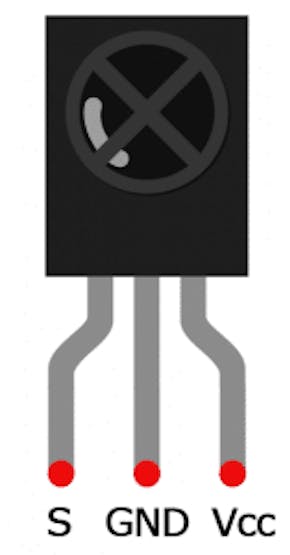

大多數獨立二極管的引腳布局是這樣的：

?

圖片來源：https ://www.circuitbasics.com/arduino-ir-remote-receiver-tutorial/

第 3 步：代碼

這個怎么運作

在查看代碼之前，我們首先需要了解遙控器的按鈕布局。首先你必須從這里下載 IRremote 庫要從ZIP 文件安裝庫，打開 Arduino IDE，然后轉到 Sketch > Include Library > Add.ZIP Library，然后選擇你下載的 IRremote ZIP 文件當你'重新完成上傳下面的代碼并打開串口監視器（這也是一個很好的機會來看看你的引腳布局是否正確）

#include
const int RECV_PIN = 8;
IRrecv irrecv(RECV_PIN);
decode_results results;
void setup(){
    Serial.begin(9600);
    irrecv.enableIRIn();
    irrecv.blink13(true);
}
void loop(){
    if (irrecv.decode(&results)){
        Serial.println(results.value, HEX);
        irrecv.resume();
     }
}

Ifnothingseemstobehappening（當您按下按鈕時，Arduino 上的 LED 不閃爍）檢查您的引腳布局，您可能已將 Vcc 與 S 交換

您可以繪制出遙控器的每個按鈕并將其保存在 txt 文件中以供以后參考。

注意：當您連續按住按鈕時，串行監視器將打印 0XFFFFFFFF

現在您知道了遙控器的按鈕布局，讓我們一點一點地查看代碼

#include
const int RECV_PIN = 7;
IRrecv irrecv(RECV_PIN);
decode_results results;
const int ledPin = 10;
int brightness=0;
unsigned long key_value = 0;

要使用 IRremote 庫，我們需要創建一個名為irrecv并指定連接 IR 接收器的引腳號的對象（第 3 行）。這個對象負責協議和處理來自接收者的信息。

下一步我們創建一個results從decode_results類中調用的對象，該對象將使用該irrecv對象與我們的應用程序共享解碼的信息（第 5 行）。

接下來我們創建變量來為我們的 LED 設置引腳 10 并存儲我們的亮度值，最后一個變量將在稍后解釋

void setup(){
 irrecv.enableIRIn();
 irrecv.blink13(true);
 pinMode(ledPin, OUTPUT);
}

在該void setup()塊中，首先我們設置串行監視器波特率。接下來，我們通過調用IRrecv成員函數enableIRIn()（第 10 行）啟動 IR 接收器。

每次接收器從遙控器收到信號時，第 11 行的irrecv.blink13(true)功能將使 Arduino 的板載 LED 閃爍，這對于調試很有用。

pinMode(ledPin, OUTPUT) 函數將 ledPin（引腳 10）配置為輸出

void loop() {
 if (irrecv.decode(&results)){
.
.
.
.
.
.
    }
}

在該void loop()塊中，如果接收到代碼，該函數irrecv.decode將返回 true，并且程序將執行 if 語句中的代碼。收到的代碼存儲在results.value.

if (results.value == 0XFFFFFFFF)
        results.value = key_value;
     .
     .
     .
     .
     .
key_value = results.value;

在上面的塊中，如果我們從遙控器接收到 0XFFFFFFFF，這意味著重復上一個鍵。因此，為了處理重復鍵模式，我們在 key_value每次接收到代碼時將十六進制代碼存儲在一個全局變量中：

key_value = results.value;

當您收到重復模式時，之前存儲的值將用作當前按鍵。

if(results.value==0xF076C13B){
     brightness-=5;
     if (brightness<0){brightness=0;}
   }
   else if(results.value==0xA3C8EDDB){
     brightness+=5;
     if (brightness>255){brightness=255;}
    }

Theifconditionchecksifthebuttonpressedisa+or-（您的十六進制代碼可能會有所不同，具體取決于您的遙控器和接收器）并增加或減少亮度值。下一個條件將亮度值限制在 0 和 255 之間

 irrecv.resume();

irrecv.resume()isused重置接收器并準備接收下一個代碼。

brightnessControl(brightness);

這一行調用了brightnessControl() 函數并傳入我們的亮度的當前值作為它的參數。

 void brightnessControl(int value){
     analogWrite(ledPin,value);
 }

brightControl() 方法接受一個整數作為參數，并使用 PWM 設置我們的 LED 的亮度

有關 PWM 的更多信息，請單擊此處或此處

有關 IRremote 的更多信息，請單擊此處

第四步：恭喜！！！

你已經成功地完成了這個項目。做得好！

我希望你喜歡這個，如果你對如何制作我的代碼有任何建議，請在評論中告訴我。

謝謝你
