描述

反滲透控制器

我想建造一些東西來監控我的珊瑚缸的反滲透系統。功能包括：

• 壓力監測
• 流量監控
• 流量累加器
• TDS監測
• 水位監測
• 自動膜沖洗
• 膜排斥
• 報警通知

還想監控我家軟水器的鹽含量，并在需要時通知我添加更多鹽。還在凸輪凸角上添加了微型限位開關，以指示哪個軟化器正在使用以及何時進行再生。當 1 加侖的水通過相關容器時，軟化器中的機載流量傳感器會在 5V 電壓下運行并產生脈沖來確定吞吐量。所以我決定接入流量傳感器信號線并使用分壓器將 pi 的電壓降低至 3.3V。還增加了另一個水壓傳感器，用于監測房屋未軟化水的水壓。

該項目已經完成并運行了一年多，剛剛完成所有布線并通過去年服務的調整和改進更新了代碼。我絕不是專家，而且可能是一種更簡單、更便宜的方式來完成這一切，但它很有趣。

系統

Raspberry Pi 4B 對于該項目來說可能有點過分了，但我使用的是它，還有一個用于本地控制和可視化的 7 英寸觸摸屏。代碼是用 python 編寫的，在視覺方面使用 pygame。

兩個 1/4” 推鎖式流量傳感器用于測量濃縮液（廢水）流量和滲透液（清水）。總流量是 Flow1 和 Flow2 的總和，單位為 L/min。流量累加器還計算系統的總流量。

三個 1/4” NPT 0-100psi 5V 壓力傳感器用于監測進水壓力和系統壓力。它們以 PSI 顯示在屏幕上。

HR-SC04用于監測軟化水儲罐。VL53L1X ToF 用于監測罐中的鹽位。水平顯示在屏幕上，同時帶有百分比讀數和增長的條形水平指示器。

三個 TDS 傳感器分別監測入口、膜出口和混床 DI 出口。它們以 PPM 顯示在屏幕上。

兩個繼電器連接并控制兩個 1/4”推鎖 24V 電磁閥。只需按一下屏幕上的按鈕即可沖洗膜。Second 自動沖洗廢水，直到 TDS 低于所需的設定點，并且僅當流量處于活動狀態時。可以通過按下屏幕上的相關按鈕手動激活閥門。閥門打開時會變成紅色，關閉時會顯示綠色。

來自軟化器的流量通過手動累加器重置按鈕在顯示屏上顯示和累加。軟水器容器狀態通過凸輪位置的微型限位開關顯示在屏幕上。待機（綠色）、服務（紅色）和再生（藍色）。

當在流量傳感器上看到流量時，流量箭頭會在顯示屏上移動。

董事會

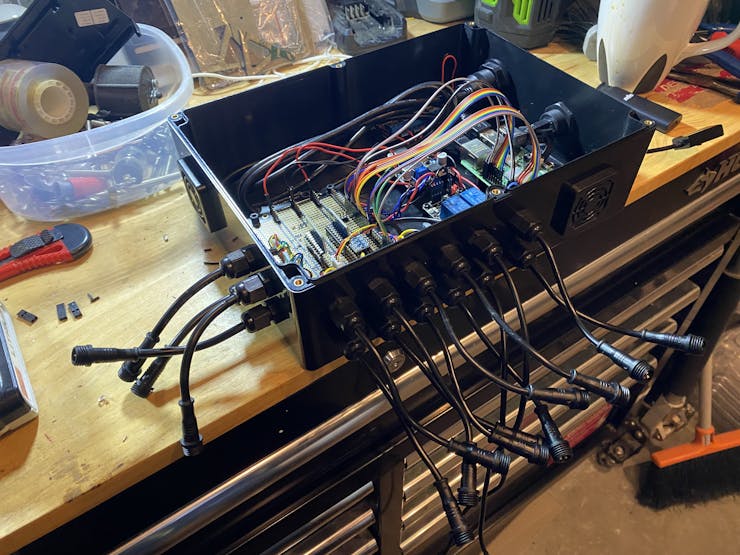

我制作了自己的電路板以獲得更永久的解決方案。我正在嘗試面包板上的電線松動。

主板具有所有連接和分壓器，以及用于帶邏輯電平轉換器的 5V 傳感器的 ADS1115 和用于 3.3V TDS 傳感器的另一個 ADS1115。

?

?

?

?
