描述
另請參閱使用MM6D、 MM7D 、MM8D和MM9A設備構建的迷你農場控制系統!
一、硬件
一、技術數據
- 供電電壓:5V DC
- 電源電流:最大。1個
- 機械尺寸:71x71x27 mm
- 防護等級:IP 20
- 覆蓋層質量:termoplast (ABS)
- 通訊方式:WLAN和串口
- 最新軟件版本:v0.3
- 管理:串行控制臺
- 用戶界面:網頁用戶界面
2. 總體說明
該設備可以測量生長室內空氣的溫度和濕度,并檢測一些有害氣體(CO2、NH3、NOx、酒精、苯等)和煙霧,并具有三種不同顏色的狀態 LED。可以查詢測量值,可以通過無線網絡和 HTTP 打開和關閉 LED。設備盒內只有溫濕度傳感器,氣體傳感器必須用短線連接。該設備是我不斷發展的站點控制系統的一部分。
3.單位外觀

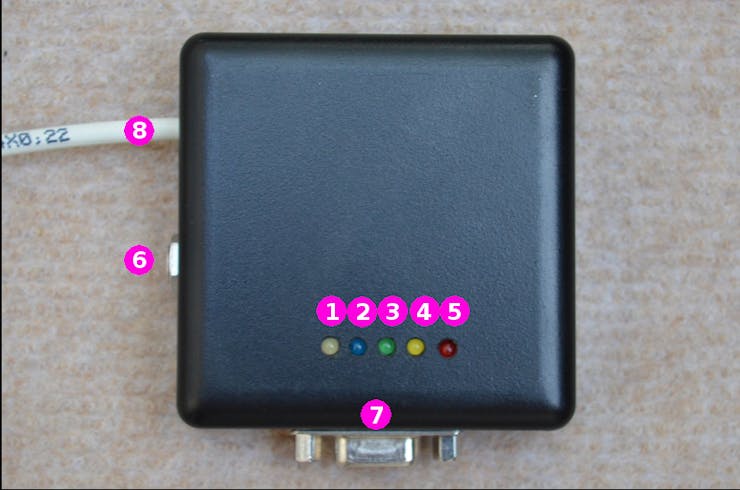

a) 手冊和連接器
![mm7d_3_qSjJKFu0Q2.jpg?auto=compress%2Cformat&w=740&h=555&fit=max](https://hackster.imgix.net/uploads/attachments/1485147/mm7d_3_qSjJKFu0Q2.jpg?auto=compress%2Cformat&w=740&h=555&fit=max)
- 1:POWER信號燈(白色LED)
- 2:ACT信號燈(藍色LED)
- 3:STATUS信號燈(綠色LED)
- 4:STATUS信號燈(黃色LED)
- 5:STATUS信號燈(紅色LED)
- 6:電源連接器(P1)
- 7:控制臺連接器(P2)
- 8:外接氣體傳感器線

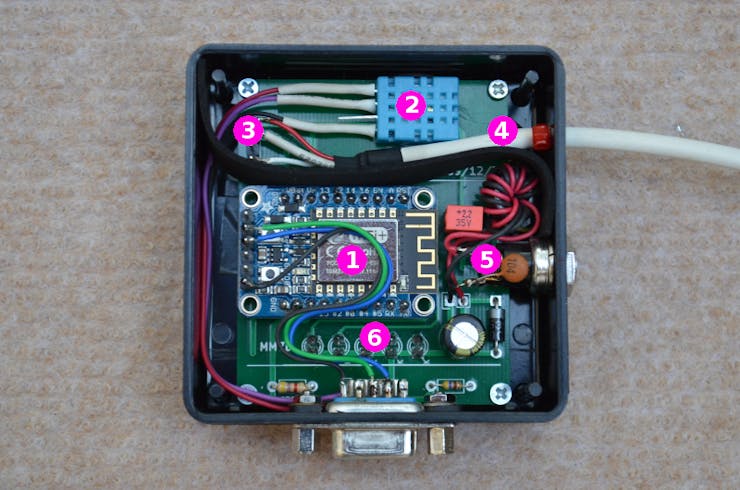

b) 內部結構
![figure2_XWsbyQb6vK.png?auto=compress%2Cformat&w=740&h=555&fit=max](https://hackster.imgix.net/uploads/attachments/1485153/figure2_XWsbyQb6vK.png?auto=compress%2Cformat&w=740&h=555&fit=max)
4.原理圖和PCB圖
您可以從開發人員/制造商的網站下載接線圖作為完整文檔的一部分或單獨的 PDF、SVG 和 KiCAD 格式。生產所需的 Gerber 文件包含在軟件包中。
5.其他圖紙和文件
文檔包內容為 PDF 和 DXF 格式的鉆孔圖。
6. 使用條款
可以根據Creativ Commons 4.0 署名非商業 (CC-BY-NC-4.0) 許可修改和/或重新分發硬件文檔。
7. 可下載文檔
.tar.gz 格式壓縮文件中的完整硬件文檔可以從制造商的網站或Github 下載。
二。軟件
一、總體說明
該裝置測量空氣的三個特性,可以遠程查詢,它有三個狀態 LED,可以遠程設置。
該程序在串行控制臺上顯示初始化步驟和錯誤消息,并寫入系統日志。
收到 HTTP 請求時,會檢查客戶端的 IP 地址和用戶名參數。如果合適,執行測量或打開/關閉狀態 LED。在 Web 界面上顯示結果之后。傳入請求由藍色活動 LED 閃爍指示。
2. 安裝
在安裝程序之前,您需要設置這些值:
// settings
const char* wifi_ssid = "";
const char* wifi_password = "";
const String uid = "";
const String allowedaddress = "";

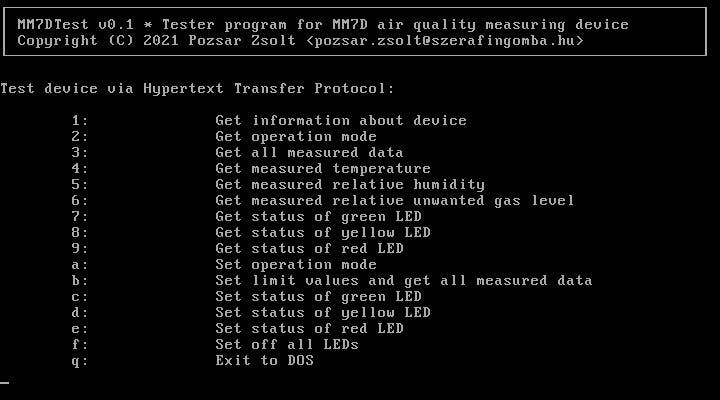

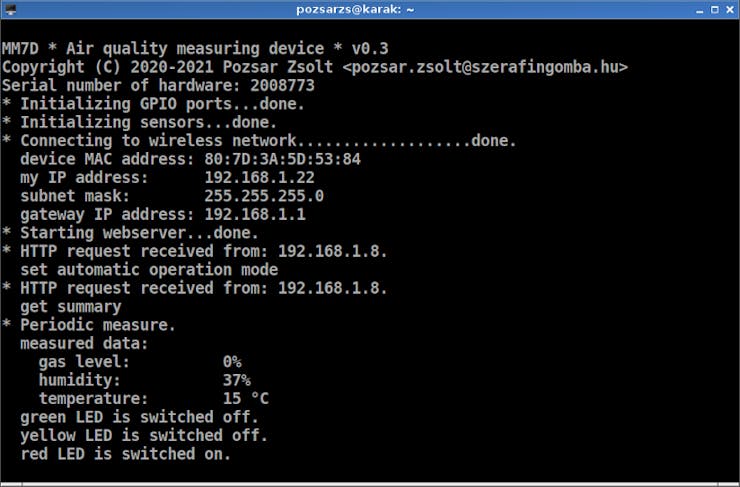

使用串行電纜和 Arduino IDE 軟件將程序安裝到微控制器。在安裝過程之前,從庫目錄中解壓所需的庫或從 Github.com 克隆到 ~/Arduino/libraries/。在串行控制臺或網絡瀏覽器(使用 testpage 文件夾中的 index.html)或MM7DTest命令行實用程序(在 FreeDOS 或 GNU/Linux 上)上安裝檢查控制器的操作。
![figure4_1lHjcZzujW.png?auto=compress%2Cformat&w=740&h=555&fit=max](https://hackster.imgix.net/uploads/attachments/1485157/figure4_1lHjcZzujW.png?auto=compress%2Cformat&w=740&h=555&fit=max)
![mm7dtest_u8PGKBxlzm.jpg?auto=compress%2Cformat&w=740&h=555&fit=max](https://hackster.imgix.net/uploads/attachments/1485158/mm7dtest_u8PGKBxlzm.jpg?auto=compress%2Cformat&w=740&h=555&fit=max)
4. 使用設備
該設備在安裝后自動工作,不需要人為干預。

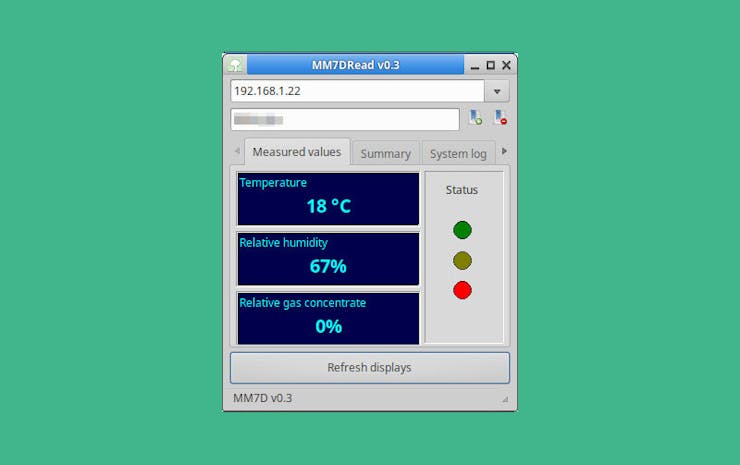

可以使用MM7DRead應用程序查詢?cè)O(shè)備測量的值、所有其他數據和系統日志。
![mm7dread_1_6KNZA3yj3e.jpg?auto=compress%2Cformat&w=740&h=555&fit=max](https://hackster.imgix.net/uploads/attachments/1485150/mm7dread_1_6KNZA3yj3e.jpg?auto=compress%2Cformat&w=740&h=555&fit=max)
該設備設計為由另一臺設備控制。查詢和設置是通過 http 使用純文本格式的數據進行的,但是供人類閱讀的頁面是 HTML 格式的(例如起始頁、摘要頁)。可以使用以下鏈接:
HTML 頁面:
- /:幫助頁面
- /summary?uid=abcdef:狀態概要
純文本數據:
- /log?uid=abcdef:系統日志
- /版本:設備信息
操作模式
- /mode?uid=abcdef:獲取運行模式
- /mode/auto?uid=abcdef:設置自動模式
- /mode/manual?uid=abcdef:設置手動模式
獲取數據
- /get/all?uid=abcdef:獲取所有測量數據
- /get/humidity?uid=abcdef:獲取以 % 為單位的相對濕度
- /get/temperature?uid=abcdef:獲取以°C為單位的溫度
- /get/unwantedgaslevel?uid=abcdef:獲取 rel。不需要的氣體水平,以 % 表示
- /get/greenled?uid=abcdef:獲取綠色 LED 的狀態
- /get/yellowled?uid=abcdef:獲取黃色 LED 的狀態
- /get/redled?uid=abcdef:獲取紅色 LED 的狀態
自動運行
- /operation?uid=abcdef&g=20&h1=65&h2=70&h3=80&h4=85&t1=13&t2=150&t3=20&t4=22:獲取所有測量數據并設置極限值
手動操作
- /set/all/off?uid=abcdef:關閉所有 LED
- /set/greenled/off?uid=abcdef:關閉綠色 LED
- /set/greenled/on?uid=abcdef:打開綠色 LED
- /set/yellowled/off?uid=abcdef:關閉黃色 LED
- /set/yellowled/on?uid=abcdef:打開黃色 LED
- /set/redled/off?uid=abcdef:關閉紅色 LED
- /set/redled/on?uid=abcdef:打開紅色 LED
URL 中的參數:
- uid:用戶ID
- h1-4:以百分比表示的相對濕度限值
- t1-4:溫度限制值,單位為 ˙C
- g:以百分比表示的相對不需要的氣體水平限值
5. 使用條款
該程序是免費軟件:您可以根據歐盟公共許可證 1.2 版的條款重新分發和/或修改它。
分發該程序是希望它有用,但不提供任何保證;甚至沒有針對特定用途的適銷性或適用性的默示保證。
6.可下載軟件包
可以從制造商的網站上以 .tar.gz 壓縮文件或從Github下載該包。
?
