描述
關于該項目
在這個項目中，我們將使用 Arduino 創建一個煙霧探測器。探測器將檢測煙霧，如果煙霧濃度超過安全限值，將通過蜂鳴器和紅色 LED 通知用戶。
氣體傳感器
當我們對傳感器施加偏壓時，傳感器需要一些時間才能變暖，之后電化學傳感器檢測到特定氣體并改變通過傳感器的電流。因此，我們得到的模擬輸出范圍取決于氣體濃度。
它總共有 6 個引腳。中心有兩個引腳，稱為 H 引腳（加熱器引腳）。其他引腳上下對稱為 A 和 B 引腳。兩個引腳都與單獨的傳感器相連。
兩個 A 引腳都連接到 +5 直流電壓，兩個 B 引腳都連接到 Arduino 的模擬輸出引腳，一個 H 引腳接地，而另一個 H 引腳連接到 +5 直流電壓。我們可以通過在地線和 B 引腳之間連接一個電阻來改變傳感器的靈敏度。所以我們可以通過改變電阻來控制檢測器的靈敏度

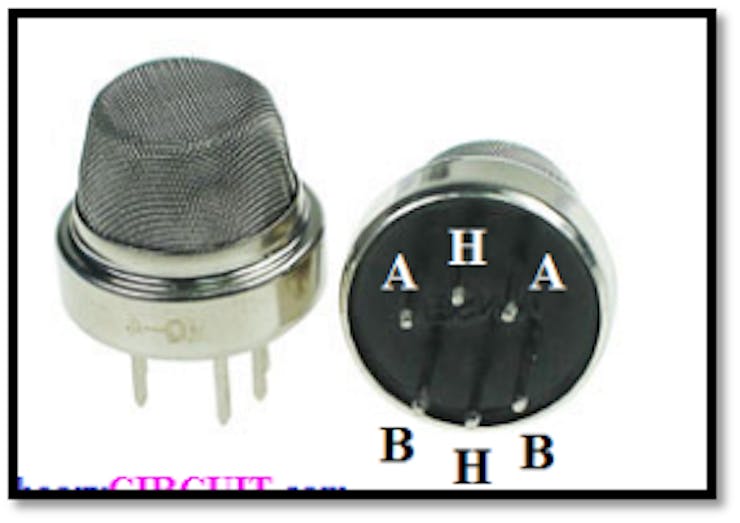

氣體傳感器引腳布局
?
電路圖
_qohxsqgE6F.png?auto=compress%2Cformat&w=740&h=555&fit=max)
電路圖
?
程序
1.) 按照給定的電路圖排列元件
2.) 為必需的應用程序編寫適當的代碼。
3.) 在 Arduino 中上傳您的代碼。
4.) 現在模擬你的電路。
建議：-
- 您可以使用其他類型的傳感器
- 您可以用一個 RGB LED 代替這兩個 LED。
- 嘗試使用函數修改您的代碼。
