描述
這是我在項目中心看到它時想做的項目，但是使用移位寄存器、外部電源和復雜的布線使我無法實現它。當 2812b 可尋址 LED 可用時，我能夠減小項目的大小，我的 Arduino 可以在其中為 LED 供電，并且編程可以在沒有移位寄存器的情況下對它們進行尋址。
沒有花哨的設備，即 3d 打印機、印刷電路制造等，遮蔽部件由紙板制成，LED 安裝在沒有印刷電路的紙板上。字牌印在普通紙上，但牛皮紙或半透明塑料可能更好。電路很簡單，項目的規模要求在任何給定時間點亮不超過 7 個 LED，這允許 Arduino nano 為它們供電。

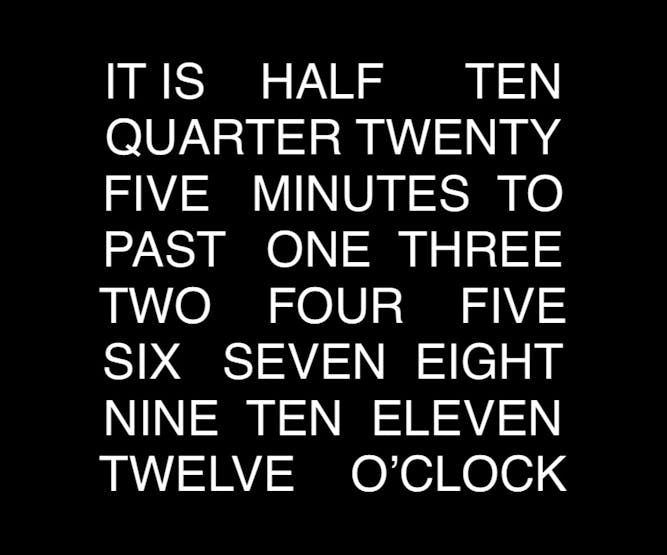

第一步是打印面板布局。我選擇將它做成 7 厘米 x 7 厘米，這樣一個 LED 就可以為每個詞段提供足夠的光線。
面板布局
?

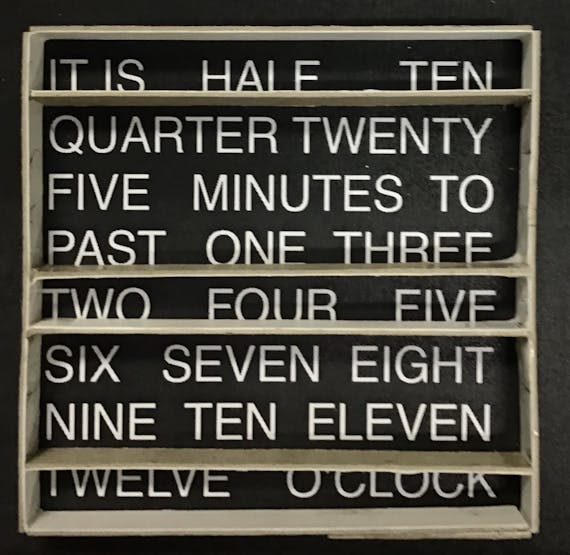

第二步制作紙板面具以分離面板部分。
制作紙板面具以分開部分
?

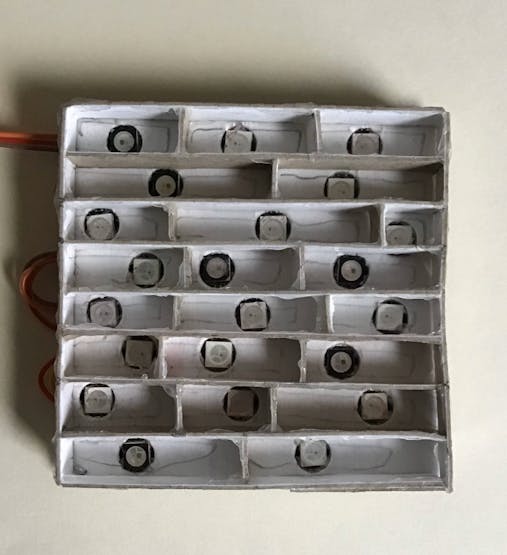

在紙板上布置 LED 以適合分段掩碼。
LED 上的掩模
?

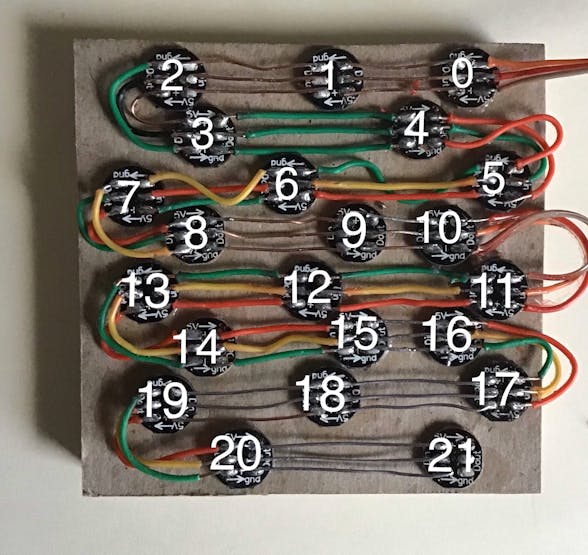

連接 LED。以下布局中的 LED 已編號
燈號
?

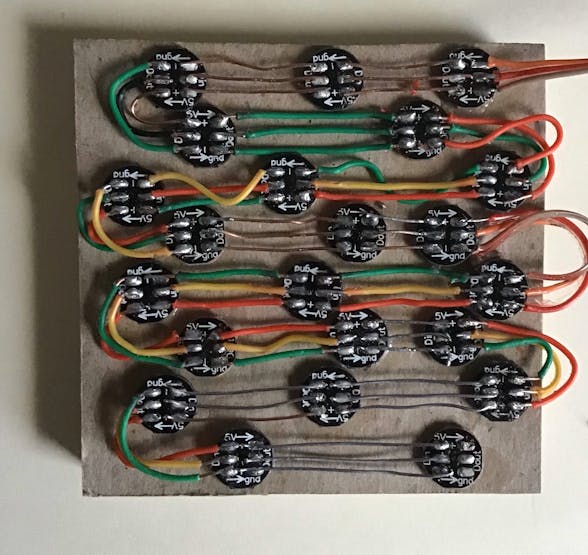

LED接線
LED接線
?
所寫的草圖顯示了不同顏色的小時段，指示上午或下午。時間也調整為草圖運行的時間，因此 RTC 將是正確的。沒有努力縮短代碼，因?yàn)樗菀桌斫狻?/font>
