我沒有函數發生器；我通常使用前置放大器和放大器等音頻設備。有時，我必須記錄放大器的頻率響應，在這種情況下只需要音頻信號。通常，范圍為 20Hz 至 20kHz。要測試低音輸出，需要具有良好信號的較低頻率。在這種情況下，我總是使用手機作為函數發生器。因?yàn)槟赡苤苯訌?AUX 插孔獲得這些音頻信號。

?

但是這個功能在新手機的某個地方缺失了，而且直接用電線連接 Aux 的音頻輸出也不安全。這可能會導致移動芯片組內部損壞。因此，要實現無線化，小型藍牙模塊發揮著非凡的作用。

?

我們將知道如何使用這些小型 BT 芯片，以及它們所基于的芯片組？最后，我們將介紹這些藍牙的頻率響應曲線。以前我使用JLCPCB PCB 原型制作服務制作了自己的藍牙模塊。JLCPCB 是一家總部位于中國的 PCB 制造公司，從事 SMT 組裝、模板服務、3D 打印和 PCBA 雙面組裝。現在去 JLCPCB 結帳并使用此鏈接注冊以獲得價值 54 美元的免費優惠券。

藍牙芯片組：

?

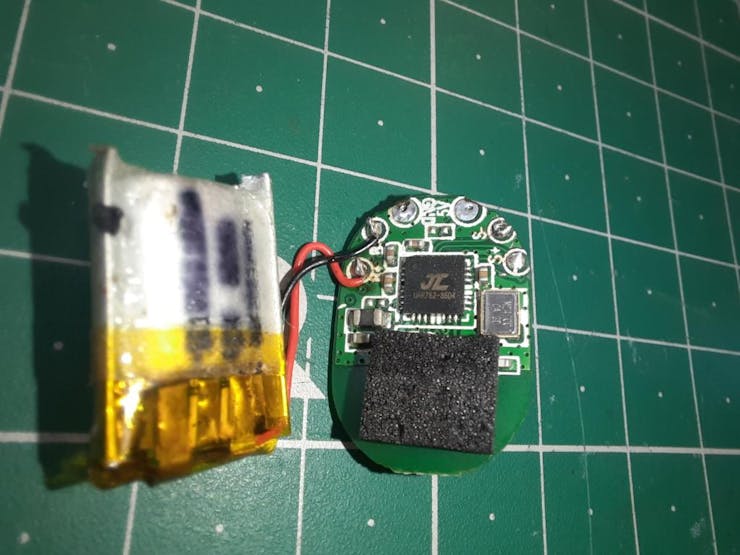

拆開上蓋和電路后，發現同樣是JC系列的藍牙芯片。由于價格低廉，需求量大，這些芯片幾乎占據了 90% 的市場份額。

?

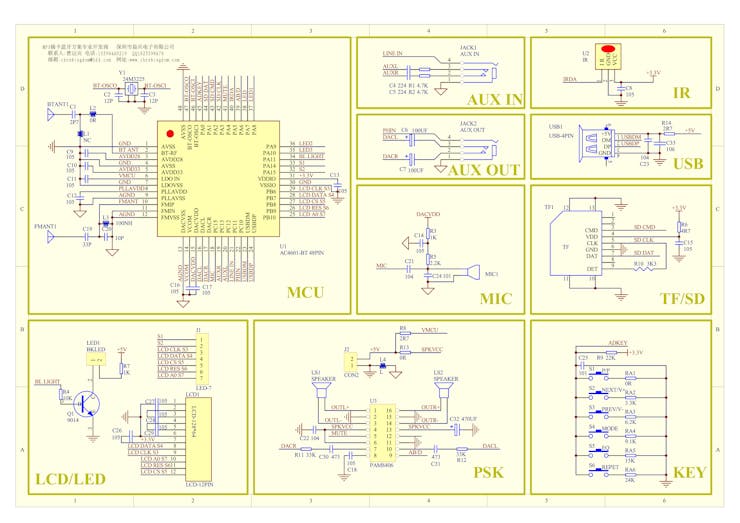

這些藍牙芯片具有許多功能，如麥克風支持、下一首/上一首曲目、音量變化、USB 接口、SD 卡接口、AUX 接口和用于紅外遙控兼容性的預寫命令。

如何使用藍牙制作函數發生器：

?

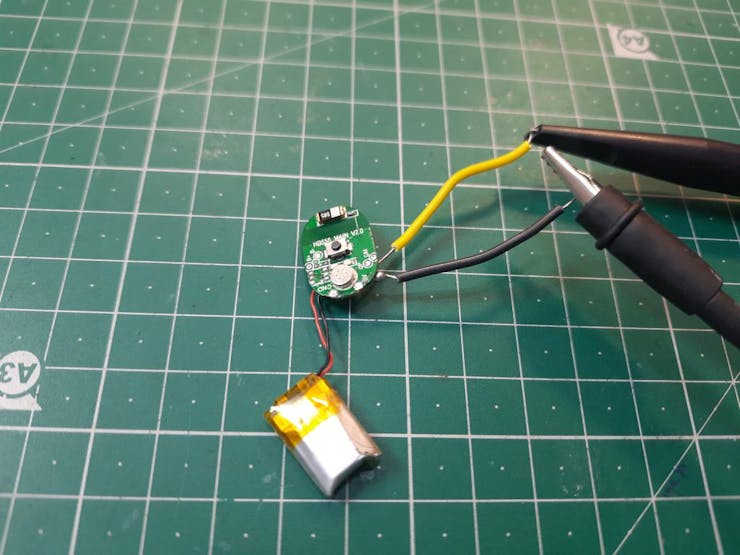

這是我的 5.1 耳塞，我打開其中一個，在從輸出端移除小揚聲器后，它可以變成函數發生器。這只是一個通道，一根用于信號，另一根用于接地。里面有一個小電池，使用起來非常便攜。通過這種方式，您還可以破解您的耳塞作為頻率發生器。

?

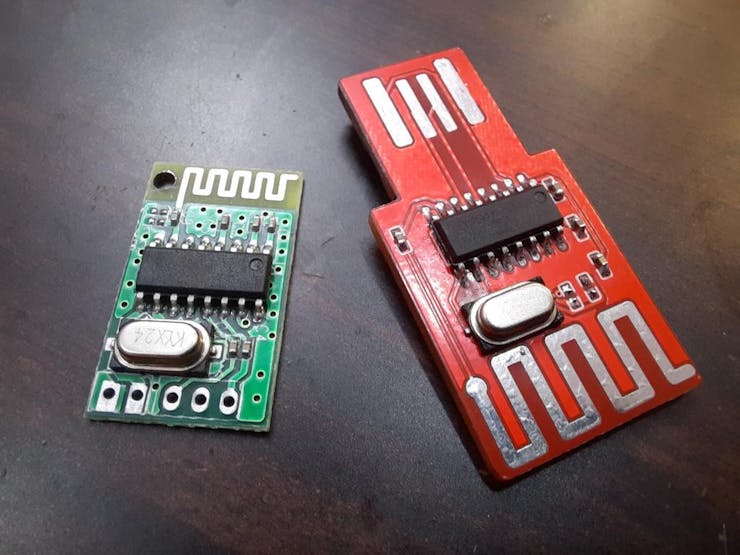

您還可以使用市場上以低價出售的廉價藍牙芯片。它們也能正常工作，但需要一個 3.7 伏的外部電池。

如何產生頻率：

?

如前所述，這些基于音頻的芯片能夠在 20khz 下工作，但要設置頻率，我們需要一個移動應用程序或類似的網頁可以做同樣的事情。

?

?

?

?

1 / 2

?

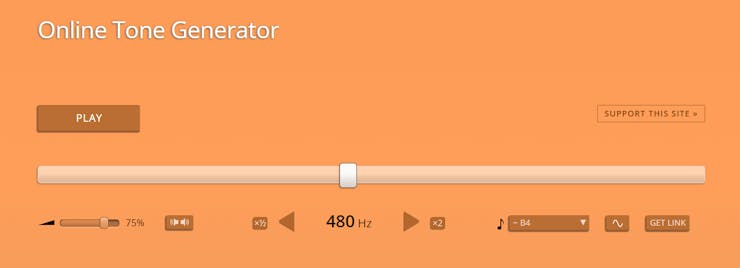

我正在使用在線音調發生器網站，可以從中更改頻率、振幅和波形特征（正弦波、三角波和鋸齒波）。所以，它就像函數發生器的控制面板。可以生成最小值 1Hz 和最大值 20.154khz。

?

?

?

?

1 / 2

?

頻率響應：

頻率響應在低頻時相當穩定；振幅在 15khz 之前非常穩定，但隨著頻率增加到 20khz 開始逐漸下降。它可能對音頻電子產品做得很好。

?

您還可以參考我們之前關于使用藍牙的無線麥克風的帖子，以了解更多有關應用程序的信息。只需2 美元即可獲得 JLCPCB 5 件2layer 的精美 PCB 原型。
