描述

在古代，人們用沙漏來計量時間。其中一個鐘表（自公元前 1500 年就為人所知）是在法老阿蒙霍特普的陵墓中發現的。今天它已成為流逝時光的象征。它被制作成一個小工具，例如，用來測量煮半熟雞蛋的時間，或者只是為了取悅眼睛。我決定使用 LED 矩陣和其他一些組件制作我自己的Arduino沙漏，但在創建它時，我有了一個絕妙的主意，但稍后會詳細介紹。

第 1 步：假設

?

我首先創建了一個預覽圖并寫下了一些假設。我希望沙漏的形狀像……沙漏。由 Atmega 328p 控制的 Led Matrix 將負責模擬沙子，設備的方向將由陀螺儀讀取。支架的形狀是一個規則的矩形盒子，Matrixes 將由透明手柄固定。它應該看起來很棒。

第 2 步：PCB 設計

?

有了這些假設，我就可以開始設計 PCB 了。我用最專業的印刷電路設計程序 Altium Designer 制作了我的設備原理圖。它被 Microsoft、Facebook 和 Amazon 等公司使用。在創建原理圖時，我使用了之前項目中的微控制器模塊和電池充電模塊，并添加了一個陀螺儀和一些連接器。有一個試用版鏈接，可讓您在 15 天內免費試用該程序的強大功能！

第 3 步：PCB 訂購

?

我將所有組件放在 PCB 上，創建了電線，并添加了一個多邊形。我將項目導出到 Gerber 文件，創建了一個新文件夾，并將這些文件添加到其中，然后將它們壓縮成一個 .zip 擴展名，這樣我就可以輕松地將它們傳遞到生產環境中。為此，我進入了PCBWay網站，順便組織了一場競賽，總獎池為$6, 000！

我在上面上傳了我的文件并訂購了 PCB，幾天后，我收到了一個包含電路板的包裹。說到質量，我對 PCBWay從來沒有什么可抱怨的，他們總是生產最高質量的 PCB 。這次也是一樣——我的瓷磚完全符合設計，沒有電線或標記丟失。

第 4 步：想法

?

我嘗試一個一個地焊接PCB上的元件，即首先是充電模塊的元件，然后是單片機模塊的元件，依此類推。依次測試每個模塊使我能夠快速檢測出可能的錯誤。

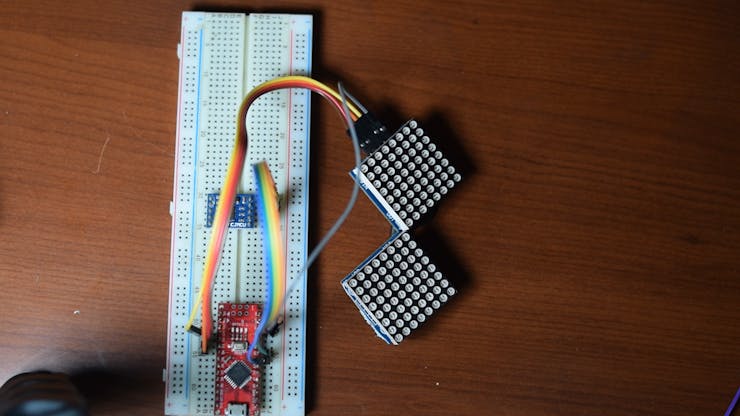

焊接完大部分元件后，我想到了一個更好的主意，即在沙漏形 PCB 上的 0401 外殼中制作帶 LED 的迷你沙漏，可用作鑰匙吊墜。所以我決定不浪費時間制作外殼和進一步焊接，但我很快在面包板上做了這個設計來測試我目前收集的材料。我將 Arduino nano、陀螺儀和兩個 LED 面板插入其中，并用電線連接它們。

第 5 步：整理

?

我上傳的第一個程序沒有正常運行，但經過一番搜索，我找到了合適的程序并根據我的需要對其進行了優化。您可以在明天的 Instagram 帖子中查看效果！

?
