描述

我定期進行籃球訓練，并始終跟蹤各部分的統計數據（投籃次數、得分、失誤等）。跟蹤這些數字有點無聊且難以完成。智能球可用于此，但它們有一些缺點：

• 如果您想用多個球進行訓練，則需要購買多個（昂貴的）智能球。
• 準確性不是很好。
• 球的耐用性。

在我之前的項目智能籃球記分牌原型中，我使用 Avnet SmartEdge 設備測試了一種跟蹤我的籃球訓練的方法。我使用加速度傳感器檢測擊球，使用距離傳感器檢測得分。現在，這個項目的想法是為籃球記分牌任務實施一個最終的解決方案。

版本

1.xx

在項目開始時，我使用了家里可用的硬件組件并開發了所需的軟件（Arduino 和 Android）。經過一些嘗試和測試，第一個版本被證明工作得很好。

2.xx

隨著第一個版本的成功，我決定進行一些更改以使用更便宜的組件并實施一些軟件改進。第二個版本表現得更好，所以我將它安裝在一個更堅固、耐用和“權威”的外殼中。注意：它不是“專業”的，但比舊型號好很多。

第 1 步：Arduino

硬件

您可以在Things部分查看版本 2 的硬件組件列表。

這些是從版本 1 到版本 2 所做的主要更改：

• Arduino Mega 2560 => 更改為 Arduino Nano R3
• Bluetooth Shield => 更改為 HC-05 藍牙模塊
• 可充電鋰離子電源 => 改為 9V 電池
• DHT22 溫濕度傳感器 => 添加。

關于此項目中使用的其他組件的一些注意事項：

• E18-D80NK 紅外接近傳感器：其他接近傳感器也可用于該項目，但請記住，最好使用不受陽光干擾的傳感器，例如這個傳感器。
• SW420 振動傳感器：這個項目中可以使用其他振動傳感器，這個效果非常好。

兩個版本的 Arduino 原理圖可在原理圖部分找到。

軟件

我使用Arduino IDE開發 Arduino 代碼，使用以下策略編程：

• 初始化（變量、LED、藍牙等）后，它會持續監控傳感器的狀態。
• 如果接近傳感器檢測到球的存在，則意味著剛剛發生了一次射門并且得分。
• 如果振動傳感器檢測到一些運動，則意味著剛剛發生了一次射擊，但它會等待 2 秒（最多）來做出決定。
• 此時，如果接近傳感器檢測到球的存在，它（立即）知道這是一個得分。
• 在 2 秒的時間結束時，如果接近傳感器沒有檢測到球的存在，它就知道這是一個失誤。
• Arduino 通過藍牙通知 Android 剛剛發生了一次擊球（得分或未命中）。
• 進程重新啟動。

這些是從版本 1 到版本 2 所做的主要更改：

• 將支持從藍牙屏蔽更改為 HC-05 藍牙模塊
• 添加對 DHT22 溫濕度傳感器的支持
• 改進檢測擊球、得分和失誤的邏輯，并通過 LED 發出更好的信號。

代碼部分提供了兩個版本的 Arduino 代碼。

第 2 步：安卓

我使用MIT App Inventor開發 Android 代碼，使用以下策略進行編程：

• 初始化（射門、得分、失誤、藍牙等）后，它等待按下“開始”按鈕。
• 當按下“開始”按鈕時，它會持續監控藍牙連接。
• 每次收到任何數據時，它都會更新電路板并播放正確的通知聲音。
• 重復該過程，直到按下“暫?！卑粹o。
• 有一些按鈕可以選擇藍牙設備，重置計數，還有一些額外的按鈕可以在必要時調整電路板。

這些是從版本 1 到版本 2 所做的主要更改：

• 將布局從縱向更改為橫向。
• 添加光、濕度、溫度和熱指數。
• 改進調整按鈕。
• 添加一項功能以保持屏幕始終打開。
• 在所有按鈕上添加按下聲音。
• 添加功能以在每次達到 50 次拍攝標記（50、100、150 等）時發出警告。

?

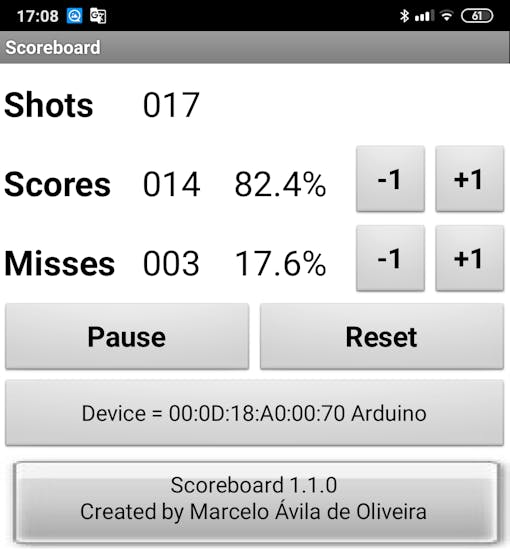

Android 應用程序（版本 1）

?

Android 應用程序（第 2 版）

?

代碼部分提供了兩個版本的 Android 代碼。

第 3 步：籃球板設置

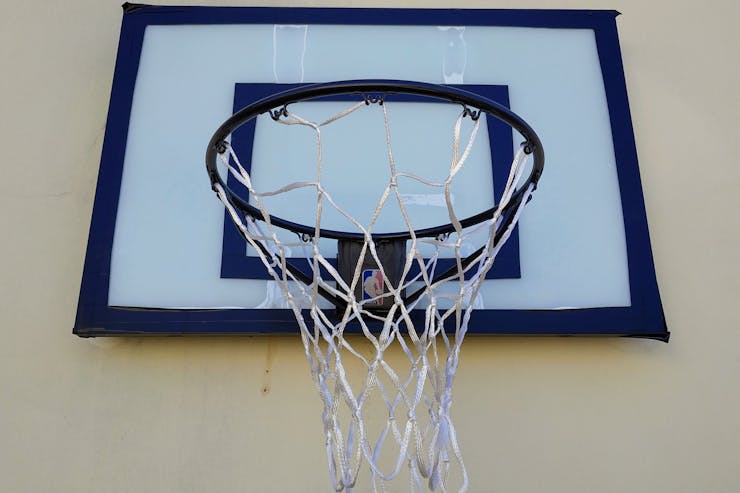

這是我經常用來進行籃球訓練的原始籃球板。

?

原來的籃球板

?

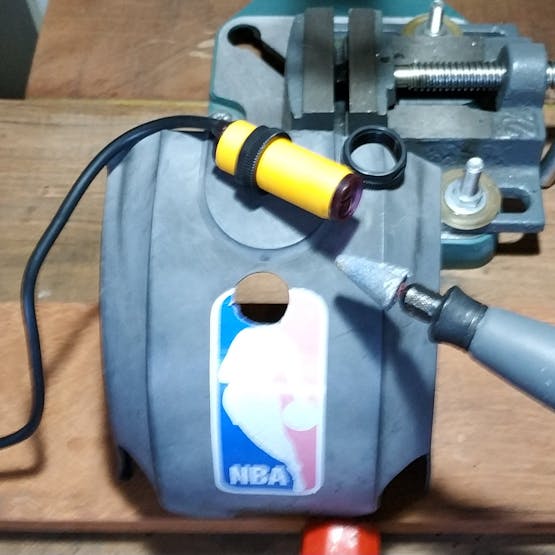

首先，我取下了環下方的塑料蓋，并為接近傳感器打了一個洞。

?

帶接近傳感器孔的塑料蓋

?

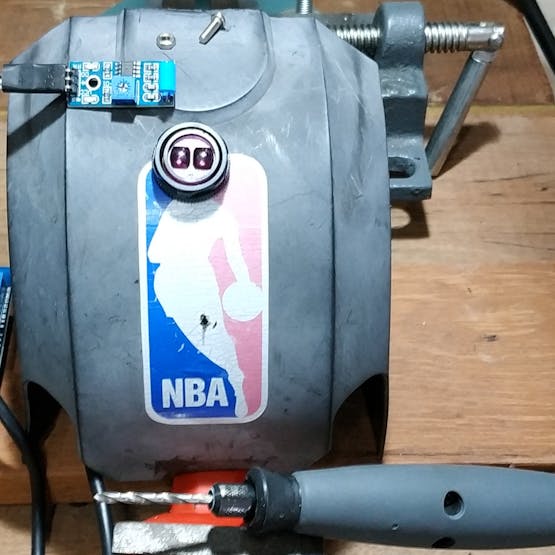

然后我做了一個小孔來固定振動傳感器。

?

帶有振動傳感器孔的塑料蓋

?

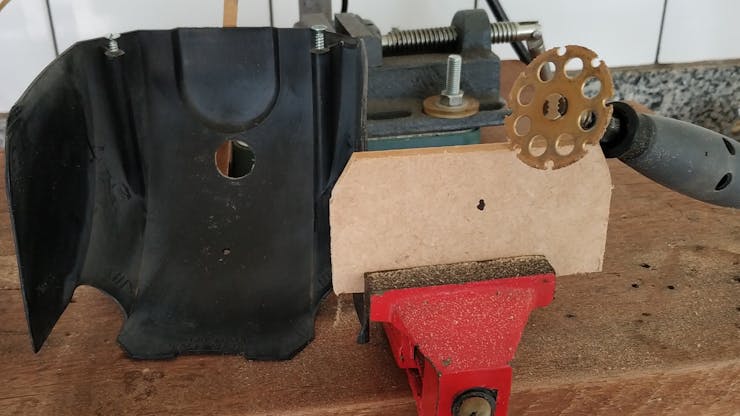

由于傳感器的曲率，我無法將傳感器直接連接到塑料蓋上，因此我使用 MDF 為傳感器構建了一個支撐。

?

?

?

?

?

1 / 3 ?接近傳感器的塑料蓋和內部支架

?

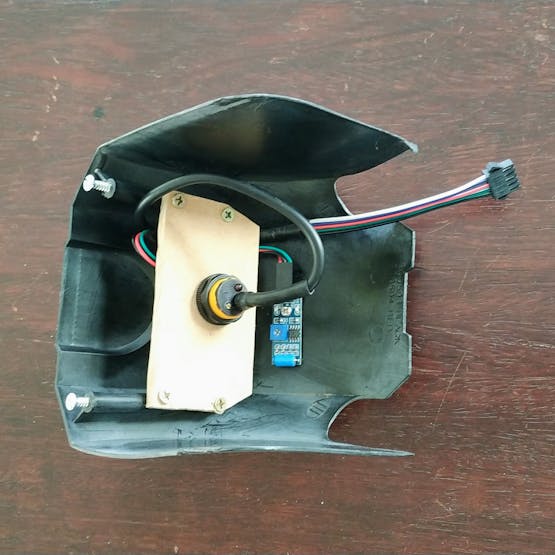

我使用一些螺栓和螺母固定了接近傳感器和振動傳感器。

?

?

?

?

?

1 / 3 ?裝有接近傳感器和振動傳感器的塑料蓋

?

然后我連接了其他組件。

版本 1

?

?

?

?

?

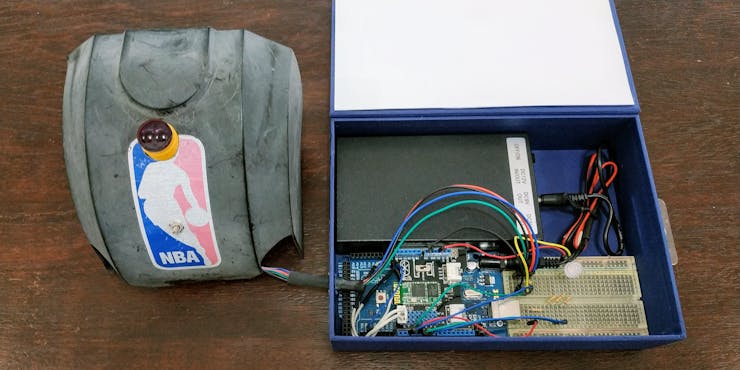

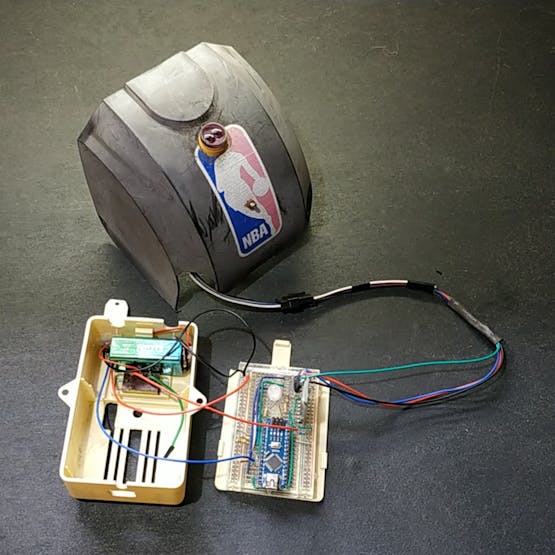

1 / 2 ?智能籃球記分牌（第 1 版）- 正面/內部

?

版本 2

?

?

?

?

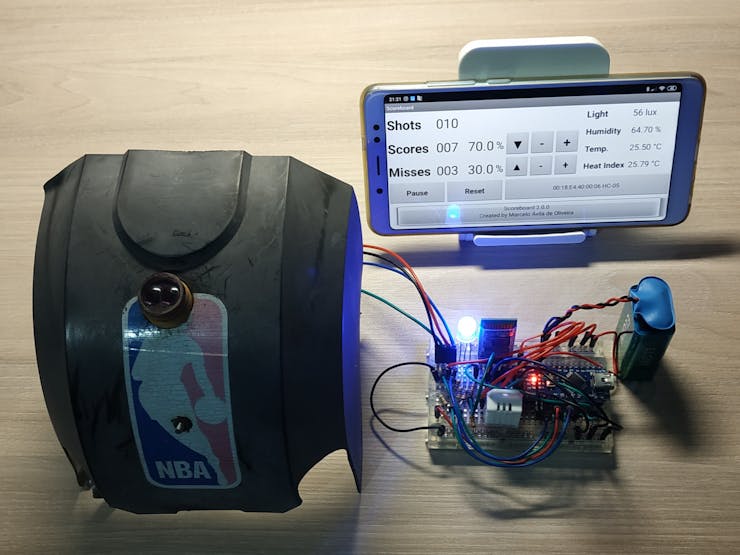

1 / 3 ?智能籃球記分牌（第 2 版）- 正面/內部

?

所以是時候進行冒煙測試了。

版本 1

版本 2

智能籃球記分牌測試（第二版）

?

最后，我在籃球板上安裝了所有東西。

版本 1

?

?

?

?

?

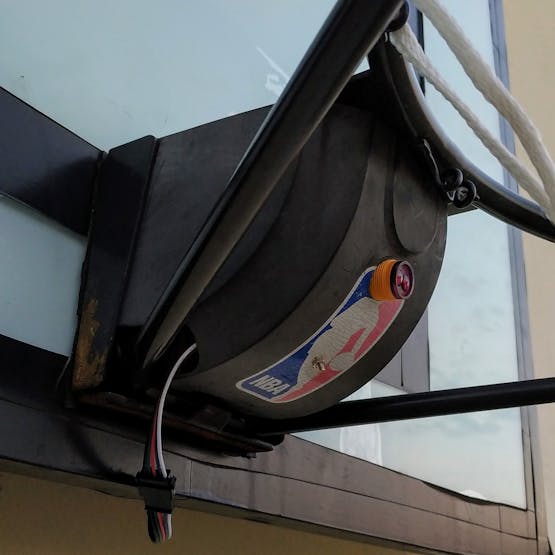

1 / 2 ?安裝在籃球板上的智能籃球記分牌（版本 1）

?

版本 2

?

?

?

?

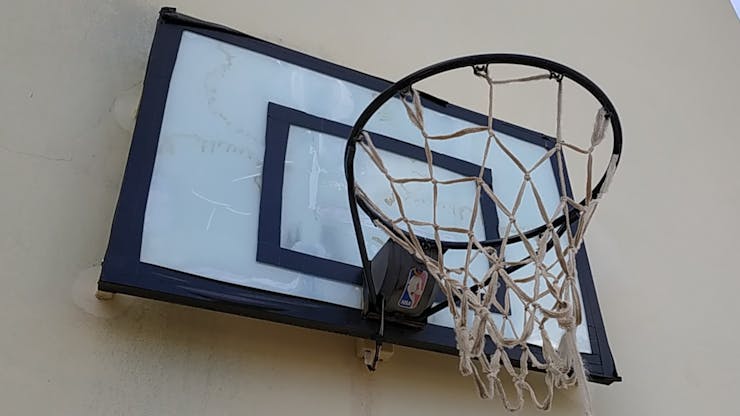

1 / 2 ?安裝在籃球板上的智能籃球計分板（版本 2）

?

第 4 步：籃球鍛煉測試

現在是測試一切的時候了。

大結局……是放映時間！

第 5 步：最后的考慮

• 該系統被證明非常準確，幾乎沒有誤報和罕見的漏報。
• 使用該系統實時和訓練后了解鍛煉統計數據真是太棒了。

玩得開心...
