描述
這是我與 Arduino 的第三個項目。
該設備測量溫度、濕度和空氣質量。這些測量數據顯示在 1.5 英寸 OLED 顯示屏以及兩個模擬電壓表上。OLED 顯示屏交替顯示日期、時間、當前溫度與一小時前的溫度對比、最高和最低溫度以及日期和時間指示、濕度和空氣質量。
?
此外還有一個按鈕可以打開/關閉 OLED 顯示屏。如果超過限制（溫度和濕度），兩個 RGB LED 會發出警告。
?
我設計了外殼和 PCB（您可以下載下面的文件）。外殼由兩部分組成，正面和背面。
兩個電壓表的顯示是用矢量圖形編輯器創建的，然后打印在激光切割機上。切割功能和雕刻功能都被使用了。
腸衣：
- 前面
- 背面

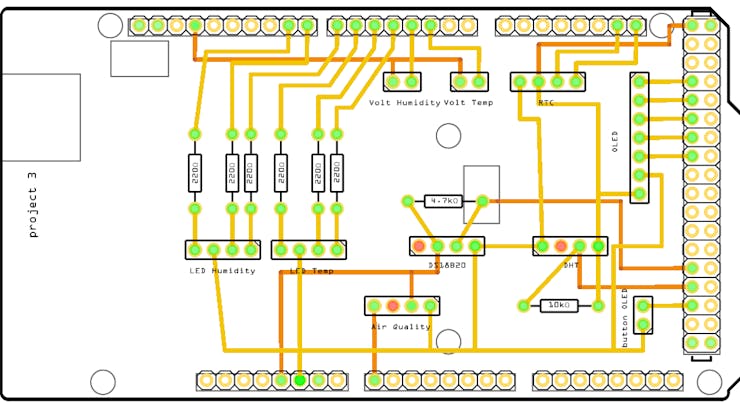

電路板：
- 格柏
?
?
?
電壓表顯示
- 矢量圖形編輯器
顏色由激光切割機定義 - 紅色用于切割，黑色用于雕刻。德語表達“Temperatur / Luftfeuchte”的翻譯是“溫度/濕度”。這些圖形印在 0.6 毫米厚的激光層上。
?
下一個版本的改進
- 不要將溫度傳感器放在電路板上——Arduino 產生的熱量會使溫度測量值出錯
- 增加機箱內的通風槽
