描述

ESP8266 模塊成本低，預編程了 AT 命令集固件，這意味著，您可以簡單地將它連接到您的 Arduino 設備，并獲得與 WiFi Shield 提供的一樣多的 WiFi 功能。該模塊具有強大的板載處理和存儲能力，使其能夠通過其 GPIO 與傳感器和其他應用集成。

在本教程中，我們可以了解如何開始使用 ESP-01 Wi-Fi 模塊，對其進行配置，并在不使用 ftdi 芯片的情況下驗證模塊與另一臺設備之間是否建立了通信。

?

使用分壓器將 arduino 的 rx 連接到從 5v 到 3.3v 的 dorp

?

第 1 步：Arduino 設置

首先下載Arduino IDE確保你有最新的軟件版本（一些舊版本不能工作），

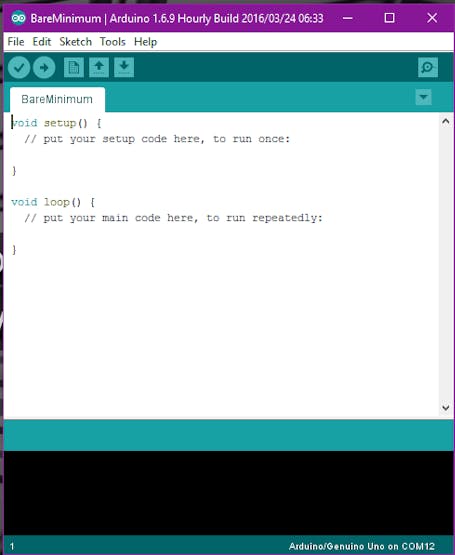

將示例中的Bareminimum 草圖上傳到 arduino，這是為了確保沒有其他程序在 arduino 上運行并使用串行通信通道。

AT 固件與Arduino IDE兼容，因此我們將在本教程中使用該固件。按照上述電路連接ESP8266。

• VCC 應連接到 3.3V 電源。

• GPIO0 和 GPIO2 是通用數字端口。GPIO0 還控制模塊模式（編程或正常操作）。在我們的例子中（正常操作），它應該連接到 3.3V（高）。本例中未使用 GPIO2。

• Rx：轉到 Arduino pin0（但需要調整電壓）。

• CH_PD：芯片使能。將其保持在高電平 (3.3V) 以進行正常操作。

• RST：復位。將其保持在高電平 (3.3V) 以進行正常操作。將其置于 0V 以重置芯片。

• GND 接地。

• Tx：轉到 Arduino pin1。

?

?

ESP8266 模式：

安裝繼續

打開串口監視器，將波特率更改為115200并關閉NL 和 CR （換行和回車） 。在串口監視器上鍵入AT ，您將看到一個OK響應。如果您在屏幕上看到垃圾值，請嘗試重置模塊，或檢查您的波特率。確保設置了NL 和 CR選項。

ESP8266 模塊具有三種工作模式。

1 . 接入點 (AP)

在AP中，Wi-Fi 模塊充當 Wi-Fi 網絡或接入點（因此得名），允許其他設備連接到它。它在 ESP8266 和通過 Wi-Fi 連接的設備之間建立雙向通信。

2 . 車站 (STA)

在STA模式下，ESP-01 可以連接到 AP（接入點），例如您家中的 Wi-Fi 網絡。這允許連接到該網絡的任何設備與模塊通信。

3.兩者都有

在此模式下，ESP-01 既充當AP又充當STA模式。

您可以參考以下站點以獲取更多 ESP8266 AT 命令集點擊這里。

第 2 步：安裝 ESP8266 平臺

必須設置第一個 arduino 環境以使其與ESP模塊兼容。需要Arduino 版本 1.6.4 或更高版本才能安裝 ESP 的平臺包。

1.從 Arduino IDE 打開首選項窗口。轉到文件 > 首選項

?

?

2. 在 Additional Board Manager URL 字段中輸入http://arduino.esp8266.com/stable/package_esp8266com_index.json并點擊“OK”按鈕

?

?

3.打開看板管理器。轉到工具 > 董事會 > 董事會經理...

?

?

4.向下滾動，選擇ESP8266開發板菜單并安裝“ESP8266平臺”

?

?

5.從 Tools > Board > Generic ESP8266 Module 中選擇您的 ESP8266 開發板。

?

?

步驟 3. 控制輸入和輸出

在 Arduino IDE 中轉到示例并采取閃爍將引腳編號從13更改為2 ，因為 ESP8266 只有兩個 gpio 引腳（GPIO0 和 GPIO2）。

注意：確保GPIO 0在上傳代碼時接地。

?

?

按照圖像連接 ESP 并上傳草圖并觀看魔術。

歡迎評論和提問！謝謝閱讀。
