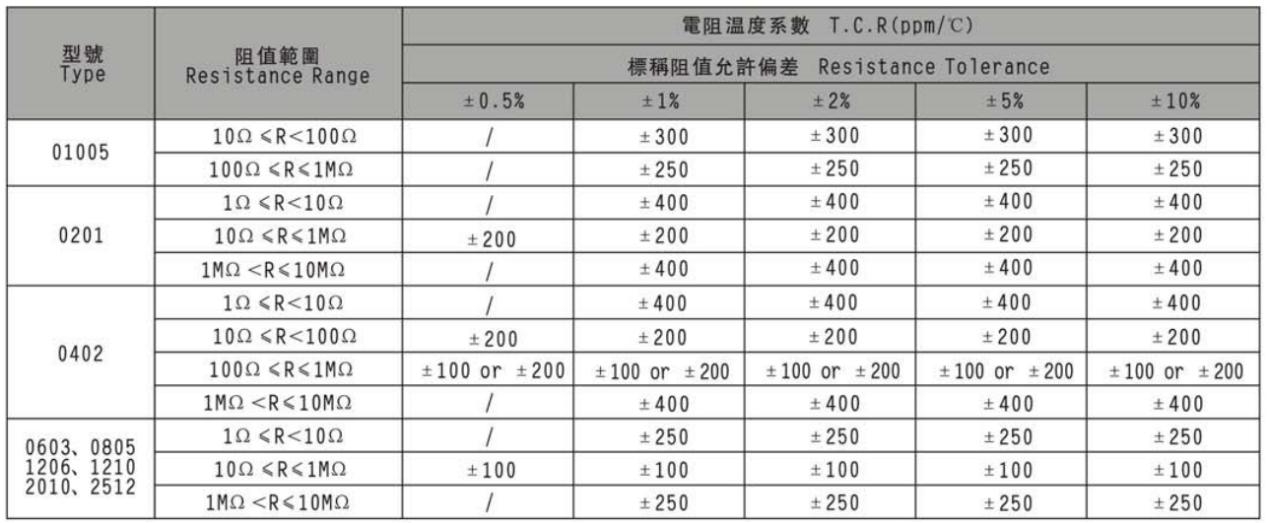

我們看上面這幅圖。上圖列舉的是風華貼片電阻的電阻溫度系數 表。上面意思呢？舉個例子，比如 0805 1K ±1%的貼片電阻，它的阻 值范圍是 990Ω~1010Ω，也就是說生產出來的電阻阻值在±10Ω范圍 內分布，當然也是在 25℃環境溫度下進行測量的。那么它所對應的 電阻溫度系數是±100ppm/℃。那么，如果環境溫度是 75℃，溫漂對 阻值的影響有多少呢？是不是 75℃-25℃=50℃啊，所以，溫漂值是 ±100ppm*50 = ±5000ppm ，這個是百萬分的單位是吧，換算一下就 是：±5000ppm*1000 = ±5Ω。那么，有的廠家數據手冊會提供一個計 算公式：

我們也可以根據上面這個公式再來計算一遍

通過以上計算我們知道，當環境溫度在 75℃的時候，溫漂誤差 在±5Ω，而電阻的±1%精度誤差是±10Ω，這個時候溫漂和精度它們 的誤差差不多一個量級了是吧

4.3 頻率特性

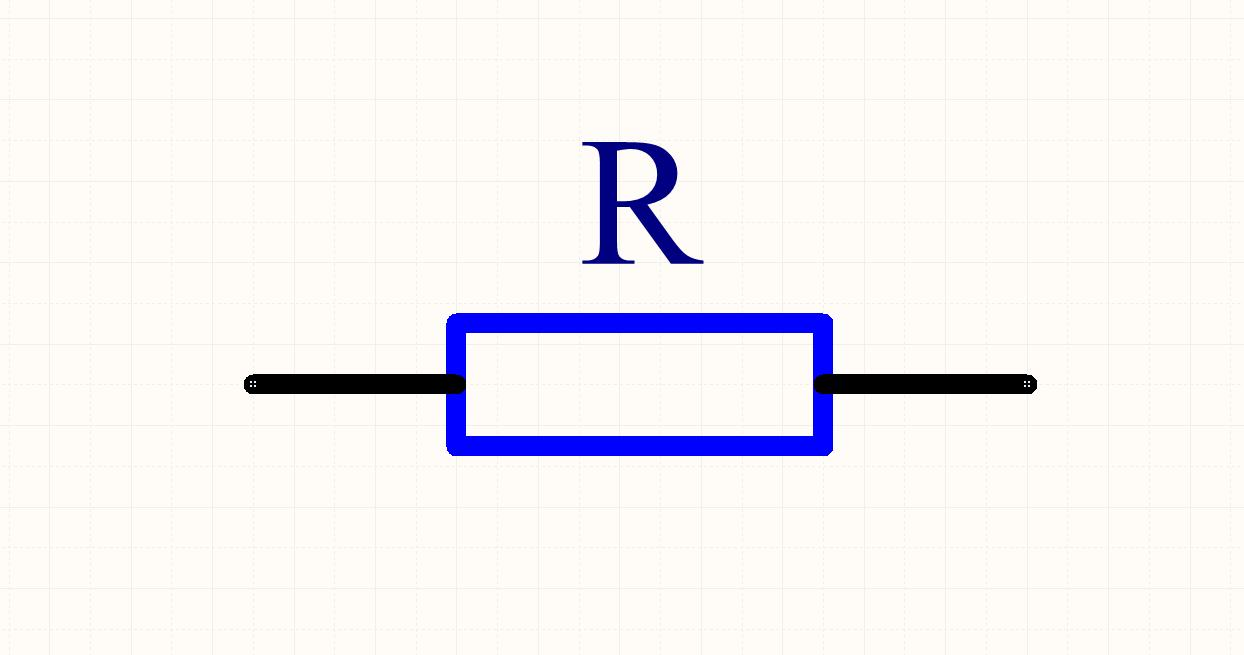

我們在畫原理圖的時候，電阻有一個原理圖符號是吧，如下圖所 示：

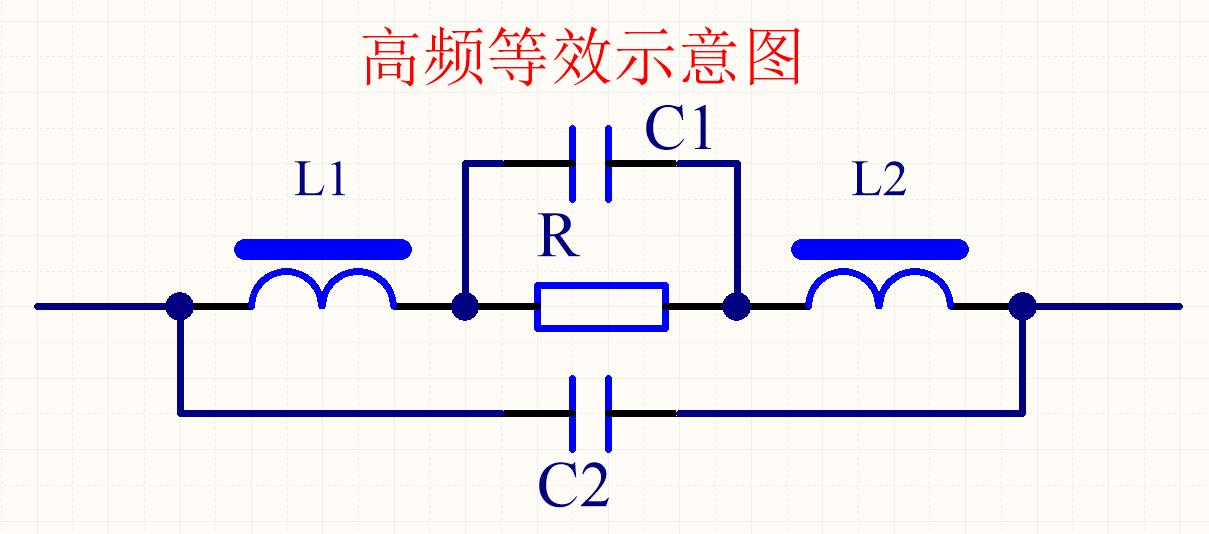

這里告訴大家的是，電阻在低頻信號下，它是電阻，但在高頻下，就 不能這么看了。這是由于工藝的原因，它會有一些寄生參數，比如電 阻兩端串聯的有寄生電感，內部也有寄生電容，焊盤與焊盤之間也會 存在寄生電容，下圖就是電阻在高頻下的等效模型：

通過電阻在高頻下的等效模型可以知道，電阻已經不是電阻本身 了，而是有一系列的電感電容串并聯是吧。那么，上面說到的只是電 阻在高頻情況下的特性，對于低頻而言依然是純電阻特性的。電阻最 容易忽略的就是封裝尺寸對內部寄生參數的影響了，封裝不同，寄生 參數也會不一樣。一般幾百 Hz 以下，問題不大，KHz 以上影響就會 明顯，頻率越高，影響越大。

貼片電阻的高頻特性對我們的使用會有什么影響呢？比如 在電機控制里面，會經常看到貼片電阻用做電流采樣，就需要考慮高 頻特性了。一般用檢流電阻采樣時，是根據安培定律，電阻兩端的壓 降除以阻值等于電流 I= U/R。這樣方式最大的好處是計算出來的電 流比較精確。但是，前提是電阻的阻值不能過大，如果過大的話，會 影響原有回路的阻抗。而采樣電阻小的話，則不會影響原有的回路電 流。

完整版技術文檔請點擊文章開頭普通下載
