資料介紹
課程目標
1 了解晶閘管結構,掌握晶閘管導通、關斷條件
2 掌握可控整流電路的工作原理及分析
3 理解晶閘管的過壓、過流保護
4 掌握晶閘管的測量、可控整流電路的調試和測量
課程內容
1 晶閘管的結構及特性
2 單相半波可控整流電路
3 單相半控橋式整流電路
4 晶閘管的保護
5 晶閘管的應用實例
6 晶閘管的測量、可控整流電路的調試和測量
學習方法
從了解晶閘管的結構、特性出發,掌握晶閘管的可控整流應用,掌握晶閘管的過壓和過流保護方式,結合實物和實訓掌握晶閘管管腳及好壞的判斷,通過應用實例,了解晶閘管的典型應用。
課后思考
1晶閘管導通的條件是什么?導通時,其中電流的大小由什么決定?晶閘管阻斷時,承受電壓的大小由什么決定?
2為什么接電感性負載的可控整流電路的負載上會出現負電壓?而接續流二極管后負載上就不出現負電壓了,又是為什么?
3 如何用萬用表判斷晶閘管的好壞、管腳?
4 如何選用晶閘管?

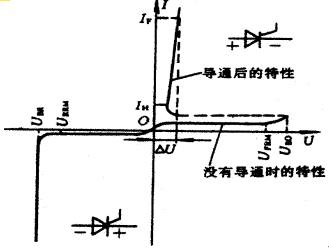

圖5.1.3 晶閘管的伏安特性曲線
