萬用電表檢測電容器

　　電容器是一種最為常用的電子元件。電容器的外形及電路符號如圖所示。

　　電容器的通用文字符號為“C”。電容器主要由金屬電極、介質層和電極引線組成，兩電極是相互絕緣的。因此，它具有“隔直流通交流”的基本性能。

　　用數字萬用表檢測電容器，可按以下方法進行。

　　一、用電容檔直接檢測

　　某些數字萬用表具有測量電容的功能，其量程分為2000p、20n、200n、2μ和20μ五檔。測量時可將已放電的電容兩引腳直接插入表板上的Cx插孔，選取適當?shù)牧砍毯缶涂勺x取顯示數據。

　　2000p檔，宜于測量小于2000pF的電容；20n檔，宜于測量2000pF至20nF之間的電容；200n檔，宜于測量20nF至200nF之間的電容；2μ檔，宜于測量200nF至2μF之間的電容；20μ檔，宜于測量2μF至20μF之間的電容。

　　經驗證明，有些型號的數字萬用表（例如DT890B＋）在測量50pF以下的小容量電容器時誤差較大，測量20pF以下電容幾乎沒有參考價值。此時可采用串聯法測量小值電容。方法是：先找一只220pF左右的電容，用數字萬用表測出其實際容量C1，然后把待測小電容與之并聯測出其總?cè)萘緾2，則兩者之差（C1－C2）即是待測小電容的容量。用此法測量1～20pF的小容量電容很準確。

　　二、用電阻檔檢測

　　實踐證明，利用數字萬用表也可觀察電容器的充電過程，這實際上是以離散的數字量反映充電電壓的變化情況。設數字萬用表的測量速率為n次/秒，則在觀察電容器的充電過程中，每秒鐘即可看到n個彼此獨立且依次增大的讀數。根據數字萬用表的這一顯示特點，可以檢測電容器的好壞和估測電容量的大小。下面介紹的是使用數字萬用表電阻檔檢測電容器的方法，對于未設置電容檔的儀表很有實用價值。此方法適用于測量0.1μF～幾千微法的大容量電容器。

　　1． 測量操作方法

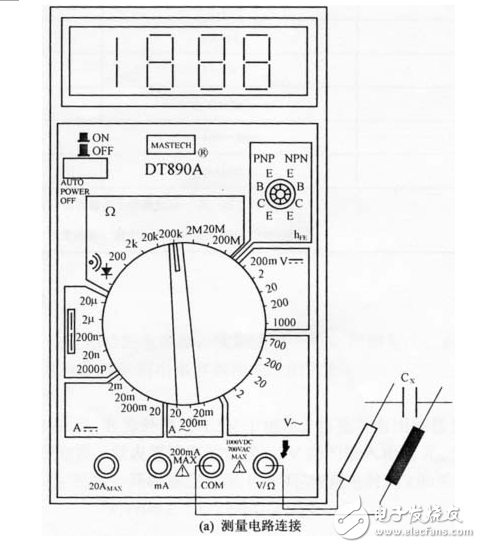

　　如圖5-11（a）所示，將數字萬用表撥至合適的電阻檔，紅表筆和黑表筆分別接觸被測電容器Cx的兩極，這時顯示值將從“000”開始逐漸增加，直至顯示溢出符號“1”。若始終顯示“000”，說明電容器內部短路；若始終顯示溢出，則可能時電容器內部極間開路，也可能時所選擇的電阻檔不合適。檢查電解電容器時需要注意，紅表筆（帶正電）接電容器正極，黑表筆接電容器負極。

　　2． 測量原理

　　用電阻檔測量電容器的測量原理如圖5-11（b）所示。測量時，正電源經過標準電阻R0向被測電容器Cx充電，剛開始充電的瞬間，因?yàn)閂c ＝0，所以顯示“000”。隨著Vc 逐漸升高，顯示值隨之增大。當Vc ＝2VR 時，儀表開始顯示溢出符號“1”。充電時間t為顯示值從“000”變化到溢出所需要的時間，該段時間間隔可用石英表測出
