全國大學生電子設計競賽部分測控類賽題解題分析-2015.

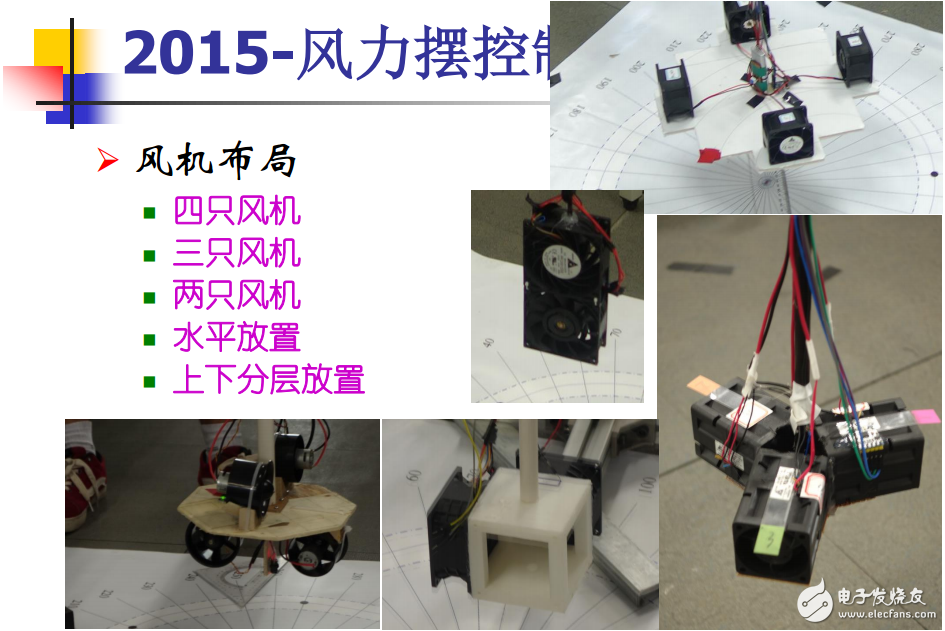

直流風機選擇? 小型軸流風扇? 風力小，推重比低；? 啟動較慢，死區較大，調節滯后? 啟動制動過程較長? 高速軸流風扇? 電流大，風速高? 重量大，約為低速風扇的數倍? 加速時間長，動態特性差，不利于控制? 直流無刷電機+扇葉? 風力大，推重比高? 電機體積小，質量輕? 起動、制動迅速，響應極快? 調速性能好，可靠性高，
直流風機選擇? 小型軸流風扇? 風力小，推重比低；? 啟動較慢，死區較大，調節滯后? 啟動制動過程較長? 高速軸流風扇? 電流大，風速高? 重量大，約為低速風扇的數倍? 加速時間長，動態特性差，不利于控制? 直流無刷電機+扇葉? 風力大，推重比高? 電機體積小，質量輕? 起動、制動迅速，響應極快? 調速性能好，可靠性高，
三維角度傳感器MPU6050，高精度慣性導航模塊，可準確追蹤快速和慢速角度變化，測量精度高，響應速度快，穩定性高? MPU9250由6軸加速度陀螺儀和3軸地磁傳感器? 歐姆龍E6A2旋轉編碼器? 采用角度傳感器。由UZZ9001和KMZ41組成角度測量模塊? 三維數字羅盤儀和三維數字加速度儀LSM303D，具有較寬的加速度檢測范圍? 三維角速度傳感器L3GD20，量程寬，供電電壓低，工作溫度范圍寬。
電機驅動? BTS7960：? 大電流半橋高集成度芯片；? 兩片芯片組成全橋驅動直流電機正反轉。? 工作電壓為6~24V，輸出電流可達到40A；? 加速、減速性能、穩定性比較好? L298：? 高電壓，電流較小，四通道驅動? 可直接對電機進行控制；? 四軸飛行器電調： ? 通過PWM波控制信號調整輸出功率; ? 電調功率高，最大電流可達30A.
