發視頻資料介紹
目前市面上有各種各樣的LCD顯示屏，所幸的是其中許多
LCD都符合HD44780U標準。此標準適用于那些接受
ADuC702x的數據并與LCD屏幕實現通信的LCD控制器芯
片。HD44780標準LCD屏幕可提供多種格式，最常用的是
16 × 2和20 × 2格式。本應用筆記說明用于控制LCD基本功
能的命令。
與HD44780 LCD接口

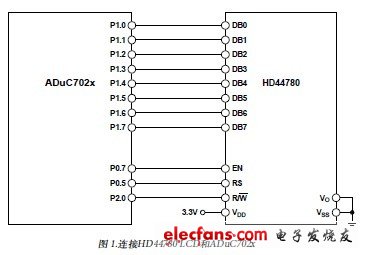

用于連接HD44780和MicroConveter.的數據總線可以是8位
寬或4位寬，本應用筆記僅討論8位數據總線。除數據總線
外，還需要3條控制線，因此LCD與MicroConverter實現接
口總共需要11個引腳。
構成數據總線的8條數據線稱為DB0、DB1至DB7。
3條控制線稱為EN、RS和R/W。其功能如下所述：
